Stmievač/Spínač dotykový do nábytku DC12/24V 3A SKYDANCE E1-T(D)

Dotykový stmievač s funkciou vypínača.
Stmievač je určený na montáž do nekovových materiálov, nábytok, sklo, akryl, plast.
Jednoduché ovladanie, krátky dotyk zapnutie/vypnutie, dlhý dotyk stmievanie.
Je možné nastaviť 2 úrovne vzdialenosti dotykového snímania (0–1 cm pre otvorenú inštaláciu, 3–4 cm pre skrytú inštaláciu).
Možnosť nastavenia 3 úrovní výstupnej frekvencie PWM (500 Hz/2 kHz (predvolené)/4 kHz).. Primárne určený na inštaláciu do nábytku.

Ovládanie funguje na princípe prenosu kapacitného náboja cez elektricky nevodivý materiál ako je drevotrieska, sklo, plexisklo a podobne.

Je to osvedčené riešenie pre ľudí, ktorí oceňujú estetiku a minimalizmus, pretože spínač nie je viditeľný na vonkajšej strane skriniek. Stačí sa dotknúť miesta, na ktorom je spínač namontovaný, a LED pás sa okamžite aktivuje. Podržaním ruky na mieste inštalácie sa LED pás začne zosvetľovať a stmavovať.

Krátky dotyk spína alebo vypína LED aplikáciu. Dlhší dotyk v zopnutom stave zvyšuje jas po maximálnu úroveň, následne opätovne od nulovej úrovne zvyšuje jas po maximálnu úroveň.

Charakteristika:

Modul dotykového spínača / stmievača je primárne určený na zástavbu (inštaláciu) do nábytku. Modul sa inštaluje zo zadnej strany (vnútornej strany) nábytku. Funkcia spínanie a stmievanie je aktivovaná dotykom na materiál (nábytok) z prednej strany materiálu v mieste, kde naň zo spodnej strany dosadá (je nalepený) modul ovládania. Nevyužíva sa tak vodivé spojenie s Al profilom alebo kovovým predmetom (elektricky vodivým). Toto riešenie vo svojom dôsledku zabezpečuje podstatne vyššiu stabilitu a spoľahlivosť spínania ako pri dotyku na vodivý profil.

Spínač može byť nalepeny za sklom, plexisklom, sádrokartonom, obkladačkou, drevom, drevotrieskou ( nábytok ). Vzialenosť na ktorú vie spínač zareagovať závisí od typu a hrúbky materiálu. Najlepšie materiály sú sklo a plexisklo. Najhoršie materiály pre spínač sú rôzne penové materiály.

Funkcia spínača / stmievača:

Dotykový spínač: Krátkym stlačením zapnete alebo vypnete svetlo. Dlhé stlačenie na 1–6 sekúnd nastaví jas svetla (rozsah nastavenia: 5–100 %). Opätovným dlhým stlačením sa jas zmení v opačnom smere. Keď je svetlo zapnuté, indikátor svieti jasnejšie; keď je svetlo vypnuté, indikátor svieti slabšie; indikátor bliká počas nastavovania jasu.

Východisková vzdialenosť snímania je 3–4 cm a frekvencia PWM je 2 kHz. Nastavte vzdialenosť snímania a frekvenciu PWM podľa skutočných požiadaviek inštalácie krátkym alebo dlhým stlačením nastavovacieho tlačidla pomocou priloženého kolíka. Nastavenie vzdialenosti senzora: Krátkym stlačením nastavovacieho tlačidla prepínajte medzi 2 úrovňami snívacej vzdialenosti. Keď je vzdialenosť senzora nastavená na 0–1 cm (pre otvorenú montáž), LED indikátor bliká 1-krát; Keď je vzdialenosť senzora nastavená na 3–4 cm (pre skrytú montáž), LED indikátor bliká 2-krát; Poznámka: Keď je senzorový spínač zapnutý, LED indikátor bude blikať tento počet bliknutí zodpovedá aktuálnej hodnote nastavenia vzdialenosti senzora.

Nastavenie frekvencie PWM: Dlho stlačte tlačidlo nastavenia na 5–15 sekúnd, aby ste postupne nastavili 3 druhy frekvencie PWM. Dlhým stlačením po dobu 5 sekúnd sa frekvencia PWM nastaví na 500 Hz a LED indikátor zabliká 1 raz; dlhým stlačením po dobu 10 sekúnd sa frekvencia PWM nastaví na 2 kHz a LED indikátor zabliká 2 razy; dlhým stlačením po dobu 15 sekúnd sa frekvencia PWM nastaví na 4 kHz a LED indikátor zabliká 3 razy. Poznámka: Pri dlhom stlačení je LED indikátor vypnutý a bude blikať zodpovedajúci počet krát po 5, 10 a 15 sekundách. Funkcia pamäte: Po výpadku napájania a opätovnom zapnutí zariadenie automaticky obnoví nastavené parametre pred výpadkom napájania.

Parametre:

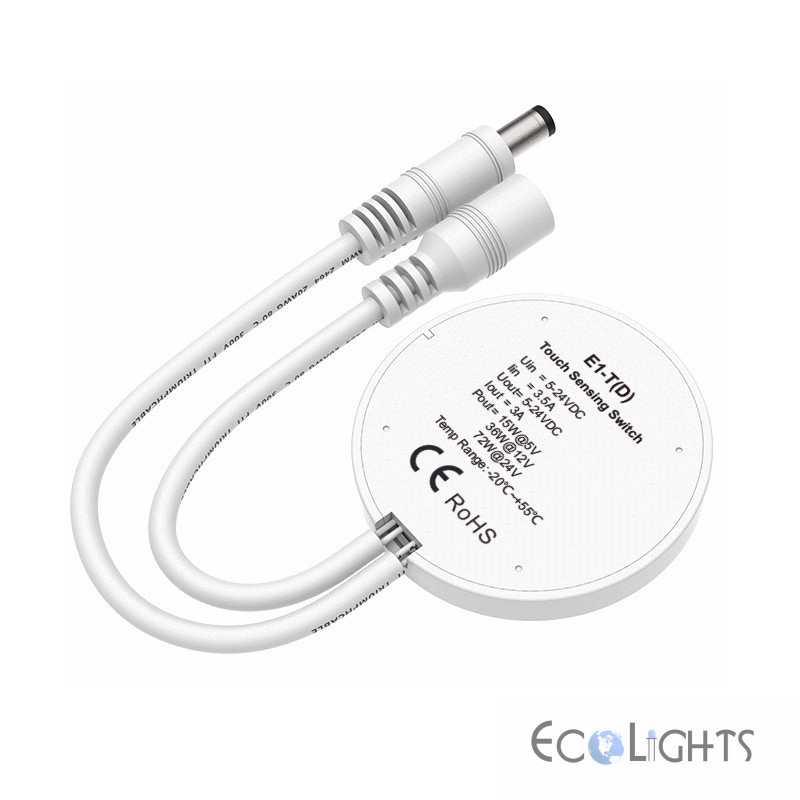

• Vstupné napájacie napätie: DC 12/24V
• Výstup: PWM
• Maximálny prúdové zaťaženie: 3A
• Maximálny výkon: 36W/12V, 72W/24V

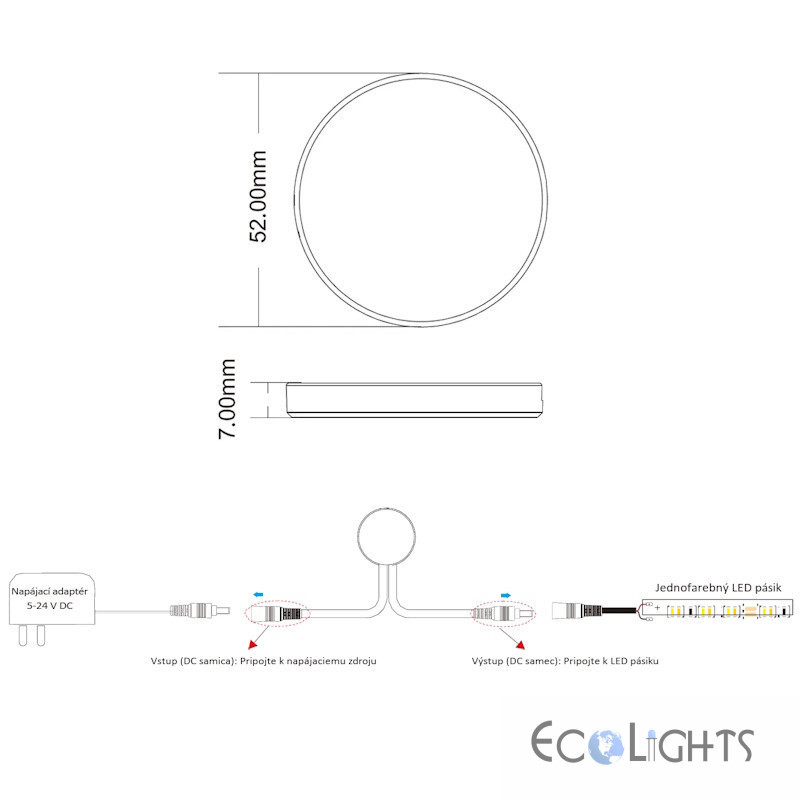

• Rozmery: priemer 52mm, výška 7mm
• Krytie: IP20

Modul inštalujte na materiál s hrúbkou do 40mm, pri väčšej hrúbke materiálu doporučujeme modul do materiálu zahĺbiť.

Modul vždy zapájajte bez zopnutého napájania. Napájanie zopnite až po pripojení výstupu a vstupu.

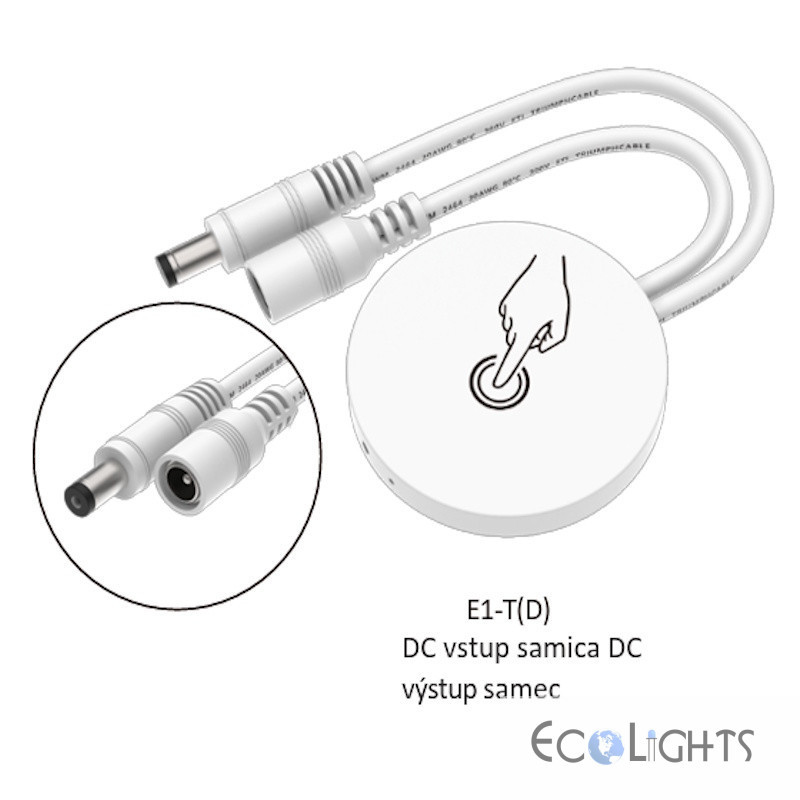

Pri inštalácii dbajte na to, aby ste dodržali stranu vstupu a stranu výstupu! Strana vstupu je DC konektor- samica , strana výstupu je DC konektor - samec. Pri zamenení strán vstupu a výstupu modul trvalo poškodíte!

Najprv pripojte LED pás na stranu výstupu (s dodržaním max. zaťaženia 12V/36W, 24V/72W), následne až pripojte napájanie zo zdroja.

Dbajte na dodržanie polarity +/-.
