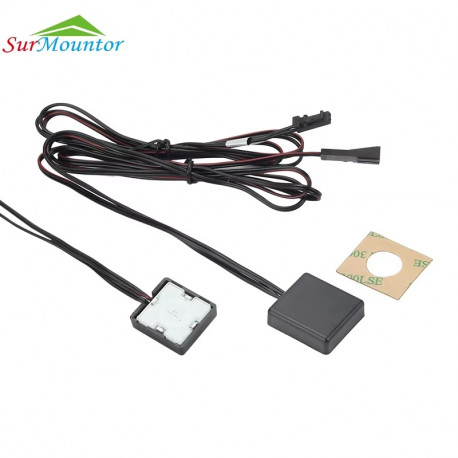

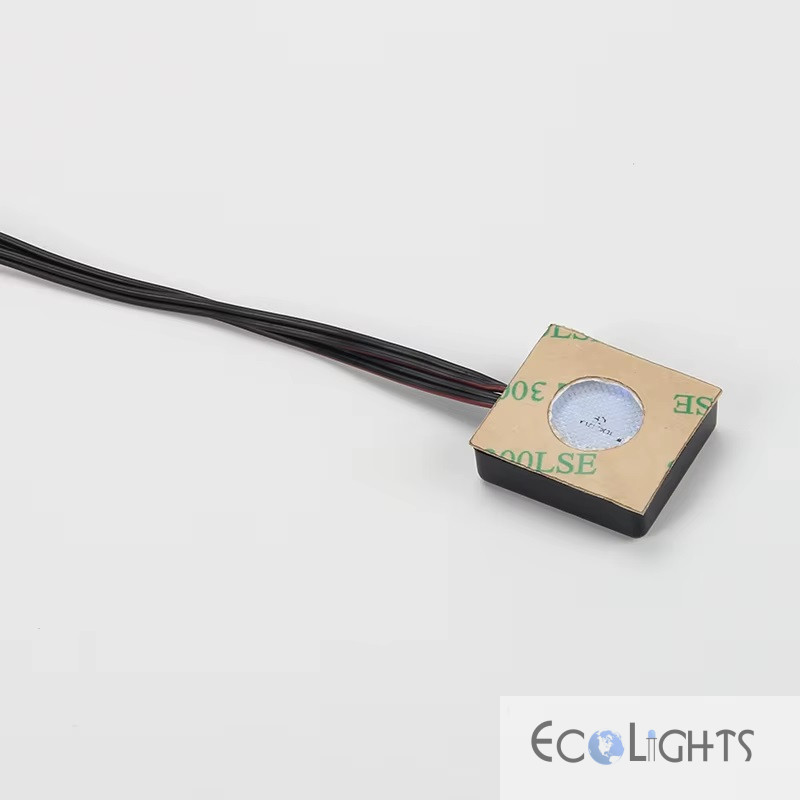

Stmievač/Spínač dotykový pod zrkadlo DC12/24V 4A IP40 SurMountor TD009

• Dotykový spínač / stmievač pre LED s možnosťou plynulej regulácie jasu. Primárne určený na inštaláciu pod sklo alebo zrkadlo. Ovládanie funguje na princípe prenosu kapacitného náboja cez elektricky nevodivý materiál ako je sklo, plexisklo, zrkadlo a podobne.
• Krátky dotyk spína alebo vypína LED aplikáciu. Dlhší dotyk v zopnutom stave zvyšuje jas po maximálnu úroveň, následne opätovne od nulovej úrovne zvyšuje jas po maximálnu úroveň.

Charakteristika:

Modul dotykového spínača / stmievača je primárne určený na zástavbu (inštaláciu) pod sklo. Modul sa inštaluje zo zadnej strany (vnútornej strany) zrkadla, skla. Funkcia spínanie a stmievanie je aktivovaná dotykom na materiál (sklo, zrkadlo) z prednej strany materiálu v mieste, kde naň zo spodnej strany dosadá (je nalepený) modul ovládania. Nevyužíva sa tak vodivé spojenie s Al profilom alebo kovovým predmetom (elektricky vodivým). Toto riešenie vo svojom dôsledku zabezpečuje podstatne vyššiu stabilitu a spoľahlivosť spínania ako pri dotyku na vodivý profil.

Spínač može byť nalepeny za sklom, plexisklom, pod zrkadlom. Vzialenosť na ktorú vie spínač zareagovať závisí od typu a hrúbky materiálu. Najlepšie podmienky dosahuje pri hrúbke materiálu od 1mm do 5mm.

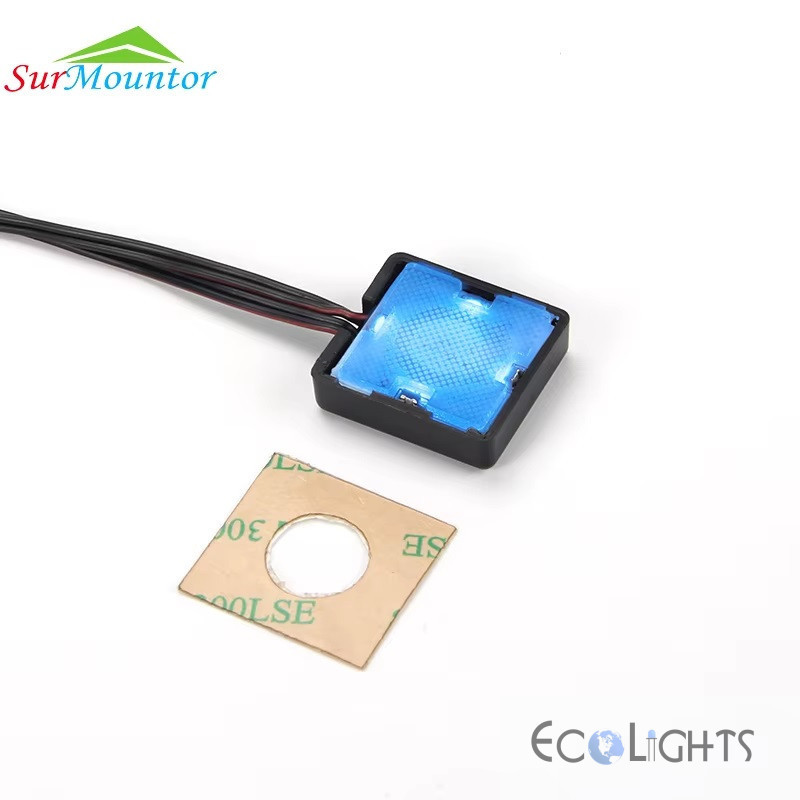

Farebná signalizácia stavu spínača, na spínači sú umiestnené 4 LED diódy modrej farby, ktoré signalizujú napájanie (respektíve umiestnenie spínača pod materiálom).

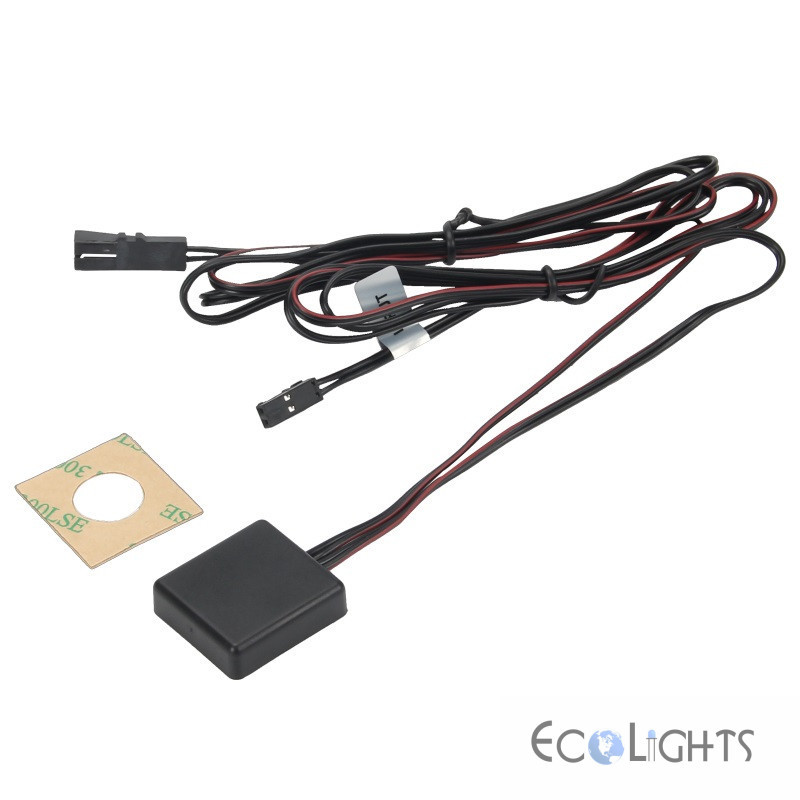

Modul dotykového spínača má napájacie vodiče dĺžky 1m ukončené konektormy MINI-PLUG.

Funkcia spínača / stmievača:

1. Pri pripojení napájania je spínač v stave "Vypnutý"

2. Krátky dotyk (do 550ms) pri stave "Vypnutý" spína do výkonu nastaveného pred posledným vypnutím.

3. Krátky dotyk (do 550ms) pri stave "Zapnutý" vypína osvetlenie.

4. Dlhší dotyk pri plnom výkone (nad 550ms) plynule pridáva jas svetla až po maximálnu úroveň, po dosiahnutí maximálnej úrovne opakovane začne pridávať jas od 0% po 100% jasu

Parametre:

• Vstupné napájacie napätie: DC 12V alebo DC 24V
• Výstup: PWM
• Maximálne prúdové zaťaženie: 4A pre DC 12V alebo 4A pre DC 24V
• Maximálny výkon: 48W/96W
• Rozmery: 29x29mm, výška 8mm

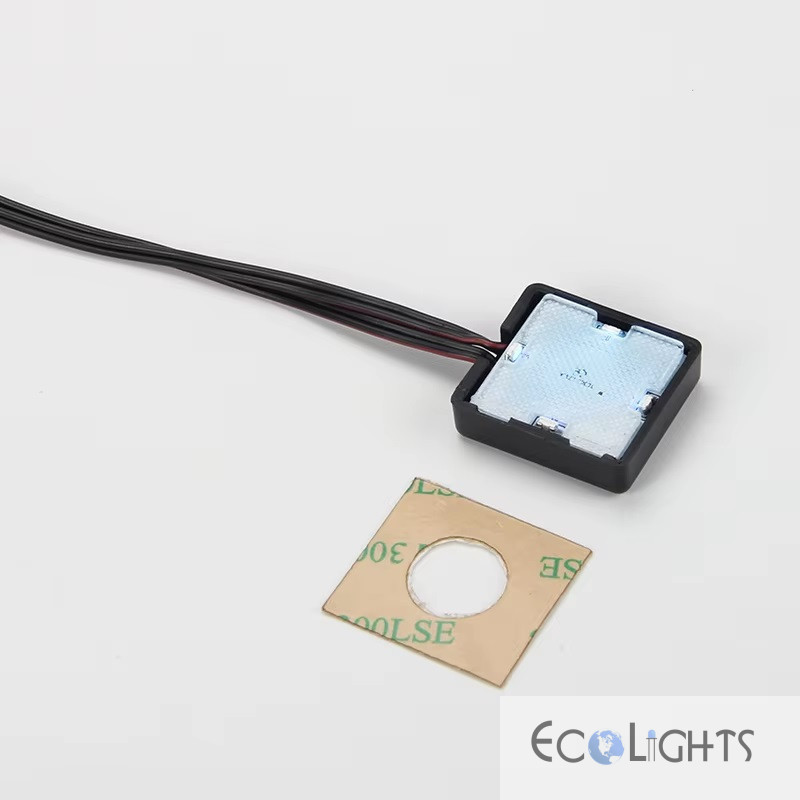

• Spodná strana podlepená transparentnou obojstrannou lepiacou páskou

Montáž:

1. Počas inštalácie nesmie byť spínač pripojený k zdroju napájania.

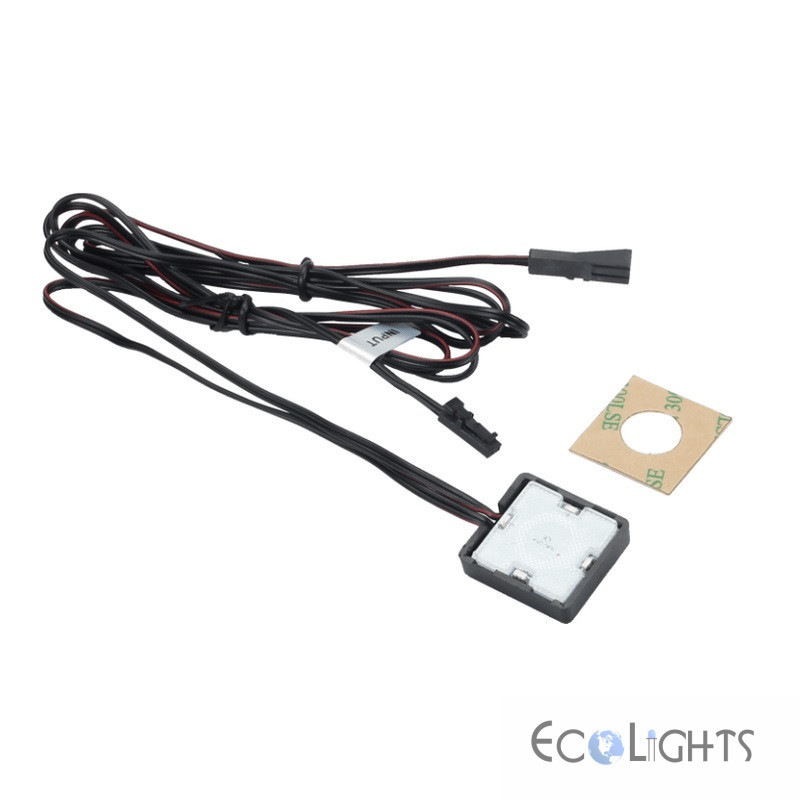

2. Na strane označenej "OUTPUT" by mali byť pripojené vodiče osvetlenia LED (LED pásy).
3. Na strane označenej "INPUT" by mali byť pripojené vodiče napájania DC12/24V ( Napájací zdroj).
4. Skontrolujte správnosť montáže a spojov.
5. Odtrhnite ochranné fólie z lepiacich pások

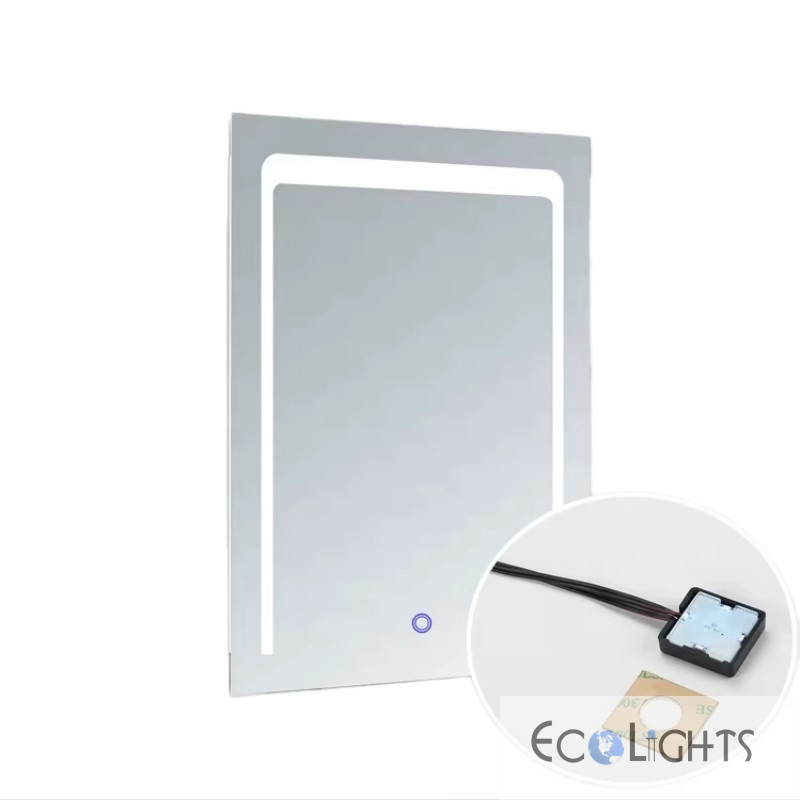

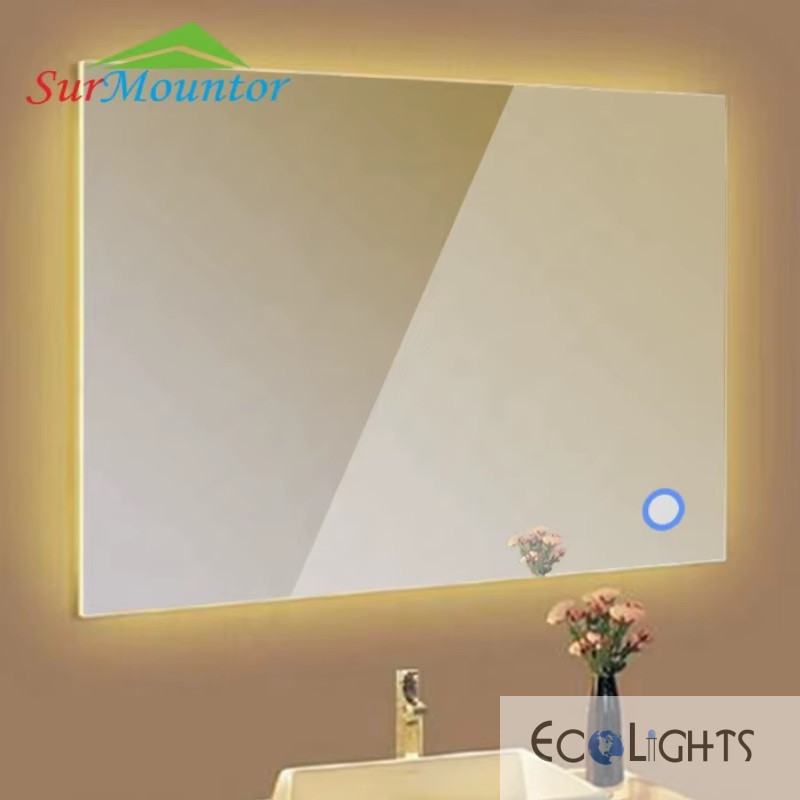

6. Nainštalujte spínač na miesto určenia, t.j. za sklo alebo zrkadlo. V prípade inštalácie za zrkadlo, miesto upevnenia vypínača by malo byť zbavené akejkoľvek reflexnej plochy resp. by malo byť vypieskované.

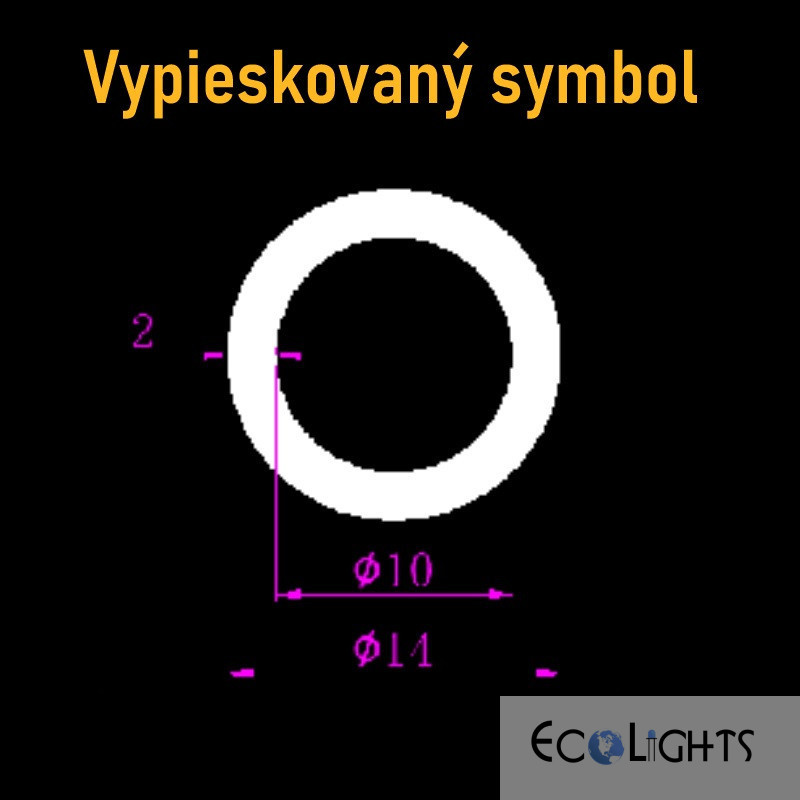

7. Montážna plocha spínača by mala byť vypieskovaná vo veľkosti a tvare požadovaného zobrazovaného symbolu na zrkadle.

Video inštalácie TD009

Upozornenie: Spínač nikdy neinštalujte pod napájaním! Napájanie pripojte až po nainštalovaní spínača. Spínač pri zapojení napájania automaticky nakalibruje prahovú hodnotu rozdielu potenciálov a pokiaľ sa ho dotýkate, bude táto hodnota vysoká. Následne nebude spínač reagovať na dotyk cez zrkadlo až kým sa znovu neprekalibruje.

Pre prekalibrovanie je potrebné spínač odpojiť od napájania na dobu minimálne 30s.

Zariadenie najlepšie funguje s napájacími zdrojmi s Triedou ochrany 2 označenými symbolom .

Keď je zariadenie napájané zo zdroja nižšej triedy (napr. Trieda 1) s predĺženým káblom ochranný PE (žltá a zelená farba), napájací zdroj mínus (-) by mal byť pripojený k PE vodiču napájacieho zdroja a / alebo s PE vodičom sieťovej inštalácie. V opačnom prípade nemusí systém reagovať na dotyk, prípadne bude reagovať obmedzene a s oveľa slabšou citlivosťou.
