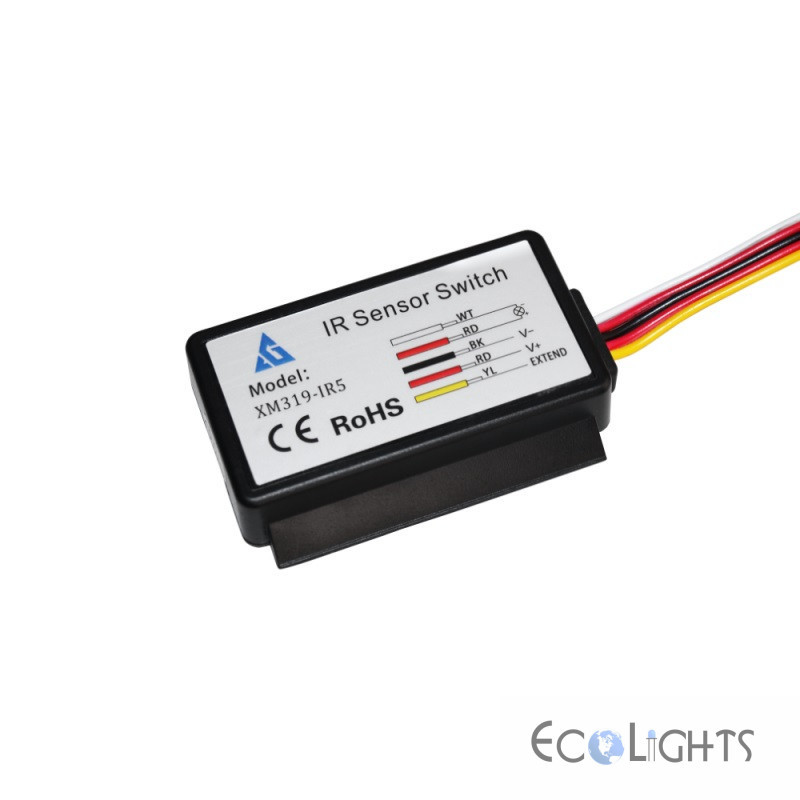

Stmievač/Spínač pod zrkadlo s detektorom priblíženia 12/24VDC 5A IP50 XM319-IR5

• Bezdotykové spínanie osvetlenia - snímač priblíženia – svetlo sa rozsvieti, keď sa niekto nachádza vo vzdialenosti do 0,8m od zrkadla
• Detektor ľudského tela pre mono (jednofarebný) LED pás s pamäťou a funkciou stmievania
• Jednopólový dotykový spínač s funkciou stmievania určený pre montáž pod zrkadlo.
• Umožňuje ovládať LED osvetlenie a ohrievaciu podložku súčasne (max. 60W).
• Nevyžaduje montážny otvor. Stačí nalepiť na zadnú stranu zrkadla.
• Ovládanie stmievania funguje na princípe prenosu kapacitného náboja cez elektricky nevodivý materiál ako je sklo, plexisklo, zrkadlo  a podobne.
• Dotyk na zrkadlo v mieste inštalácie stmievača zvyšuje jas po maximálnu úroveň, následne opätovne od nulovej úrovne zvyšuje jas po maximálnu úroveň.
• Podsvietenie tlačidiel: 100% modré vypnuté, 100% biele zapnuté
• Pamäť na posledne nastavenú úroveň jasu

Charakteristika:

Modul dotykového spínača / stmievača je primárne určený na zástavbu (inštaláciu) pod zrkadlo. Modul sa inštaluje zo zadnej strany (vnútornej strany) zrkadla. Funkcia stmievania je aktivovaná dotykom na materiál (sklo) z prednej strany materiálu v mieste, kde naň zo spodnej strany dosadá (je nalepený) modul ovládania. Nevyužíva sa tak vodivé spojenie s Al profilom alebo kovovým predmetom (elektricky vodivým). Toto riešenie vo svojom dôsledku zabezpečuje podstatne vyššiu stabilitu a spoľahlivosť spínania ako pri dotyku na vodivý profil.

Spínač može byť nalepeny za sklom, plexisklom, pod zrkadlom. Vzialenosť na ktorú vie spínač zareagovať závisí od typu a hrúbky materiálu. Najlepšie podmienky dosahuje pri hrúbke materiálu od 1mm do 4mm (doporučená maximálna hrúbka zrkadla je 6mm)

Farebná signalizácia stavu spínača, na spínači sú umiestnené dve LED diódy (modrá, biela), ktoré signalizujú napájanie (respektíve umiestnenie spínača pod materiálom) a zopnutie osvetlenia.

Parametre:

• Vstupné napájacie napätie: DC 12V alebo DC 24V
• Výstup: PWM
• Maximálne prúdové zaťaženie: 5A pre DC 12V alebo 2,5A pre DC 24V
• Maximálny výkon: 60W

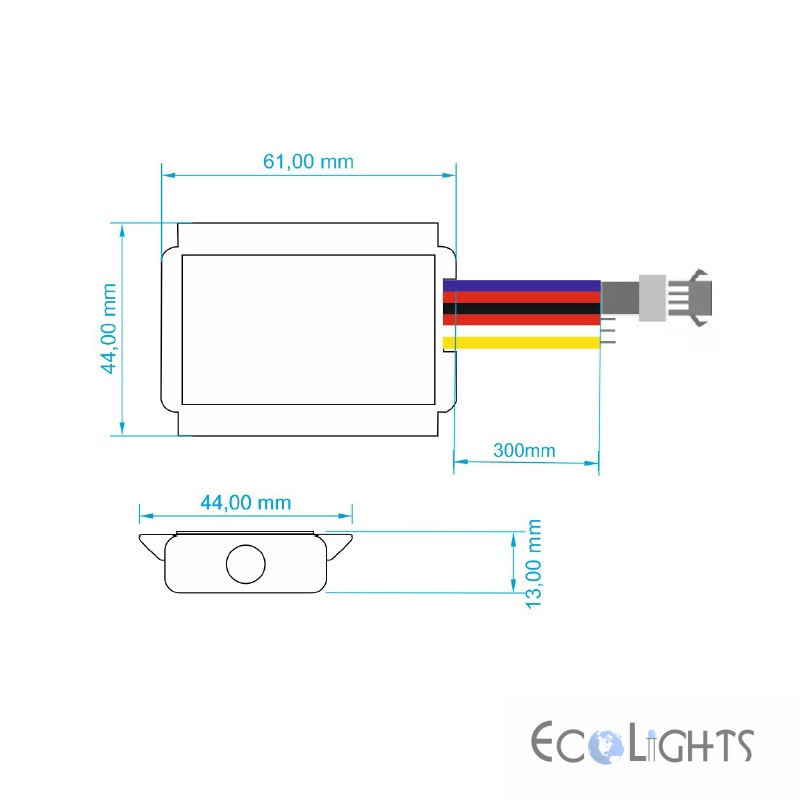

• Rozmery: 61,5 x 44 x 12,5mm
• Dĺžka napájacích vodičov je 28cm
• Osvetlená plocha spínača 34 x 26mm

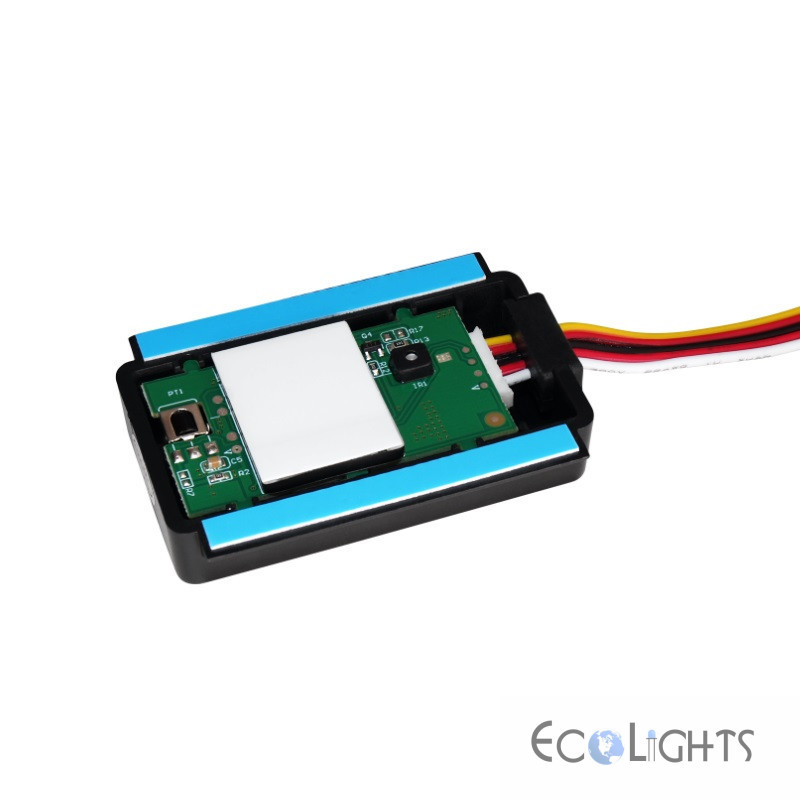

• Spodná strana je podlepená transparentnou obojstrannou lepiacou páskou, okraje červenou VHB páskou

Montáž:

1. Počas inštalácie nesmie byť stmievač/spínač pripojený k zdroju napájania.
2. Pri montáži je nevyhnutné odstrániť zo zrkadla reflexnú vrstvu v mieste, kde bude namontovaný vypínač.

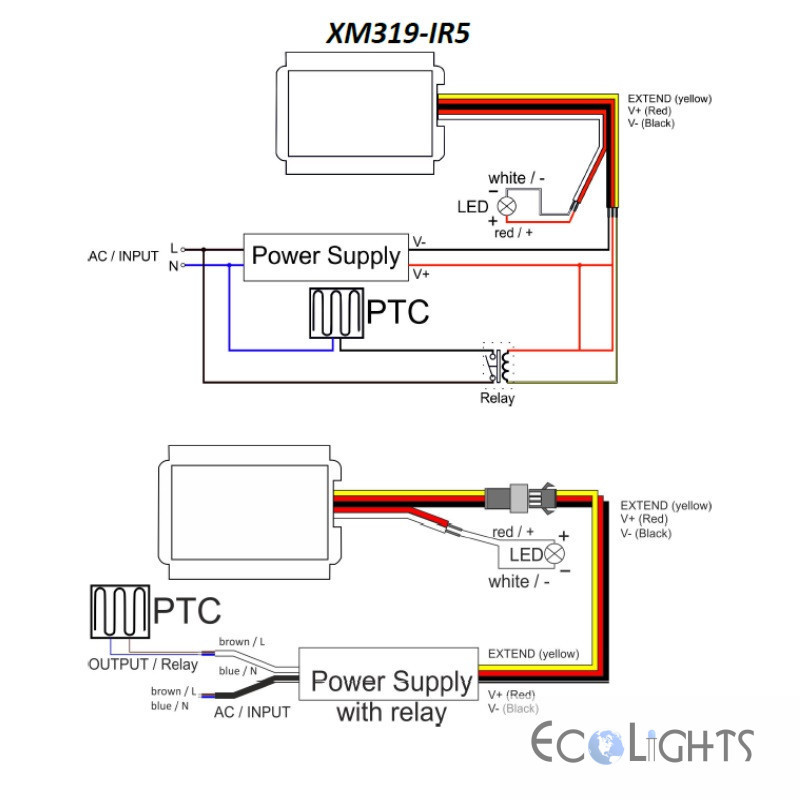

3. Zapojte stmievač/spínač podľa priloženej schémy
4. Skontrolujte správnosť montáže a spojov.
5. Odtrhnite ochranné fólie z lepiacich pások
6. Nalepte stmievač/spínač na miesto určenia, t.j. za sklo alebo zrkadlo. V prípade inštalácie za zrkadlo, miesto upevnenia vypínača by malo byť zbavené akejkoľvek reflexnej plochy resp. by malo byť vypieskované.

Upozornenie: Spínač nikdy neinštalujte pod napájaním! Napájanie pripojte až po nainštalovaní spínača. Spínač pri zapojení napájania automaticky nakalibruje prahovú hodnotu rozdielu potenciálov a pokiaľ sa ho dotýkate, bude táto hodnota vysoká. Následne nebude spínač reagovať na dotyk cez zrkadlo až kým sa znovu neprekalibruje.

Pre prekalibrovanie je potrebné spínač odpojiť od napájania na dobu minimálne 30s.

Zariadenie najlepšie funguje s napájacími zdrojmi s Triedou ochrany 2 označenými symbolom .

Keď je zariadenie napájané zo zdroja nižšej triedy (napr. Trieda 1) s predĺženým káblomochranný PE (žltá a zelená farba), napájací zdroj mínus (-) by mal byť pripojený k PE vodiču napájacieho zdroja a / alebo s PE vodičom sieťovej inštalácie. V opačnom prípade nemusí systém reagovať na dotyk, prípadne bude reagovať obmedzene a s oveľa slabšou citlivosťou.

Poznámka:

Pre spínanie ohrevu zrkadla pomocou tohto spínača je nevyhnutné dokúpiť relé 12 alebo 24V, v závislosti od napájacieho napätia LED osvetlenia (relé podľa napájacieho napätia LED pásov objednávame samostatne, cena relé pre ohrievaciu podložku je 3,-€)
