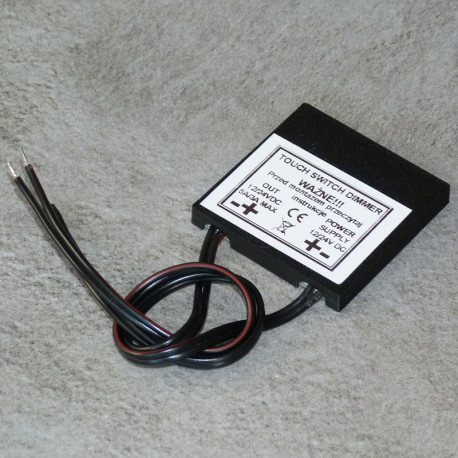

Stmievač/Spínač dotykový do nábytku DC12/24V 5A/3A LED Labs

Dotykový spínač / stmievač pre LED s možnosťou plynulej regulácie jasu a pamäťou poslednej nastavenej úrovne jasu (pamätá si posledne navolenú úroveň jasu pri výpadku el. napájania). Primárne určený na inštaláciu do nábytku. Ovládanie funguje na princípe prenosu kapacitného náboja cez elektricky nevodivý materiál ako je drevotrieska, sklo, plexisklo a podobne.

Je to osvedčené riešenie pre ľudí, ktorí oceňujú estetiku a minimalizmus, pretože spínač nie je viditeľný na vonkajšej strane skriniek. Stačí sa dotknúť miesta, na ktorom je spínač namontovaný, a LED pás sa okamžite aktivuje. Podržaním ruky na mieste inštalácie sa LED pás začne zosvetľovať a stmavovať.

Krátky dotyk spína alebo vypína LED aplikáciu. Dlhší dotyk v zopnutom stave zvyšuje jas po maximálnu úroveň, následne opätovne od nulovej úrovne zvyšuje jas po maximálnu úroveň.

Charakteristika:

Modul dotykového spínača / stmievača je primárne určený na zástavbu (inštaláciu) do nábytku. Modul sa inštaluje zo zadnej strany (vnútornej strany) nábytku. Funkcia spínanie a stmievanie je aktivovaná dotykom na materiál (nábytok) z prednej strany materiálu v mieste, kde naň zo spodnej strany dosadá (je nalepený) modul ovládania. Nevyužíva sa tak vodivé spojenie s Al profilom alebo kovovým predmetom (elektricky vodivým). Toto riešenie vo svojom dôsledku zabezpečuje podstatne vyššiu stabilitu a spoľahlivosť spínania ako pri dotyku na vodivý profil.

Spínač može byť nalepeny za sklom, plexisklom, sádrokartonom, obkladačkou, drevom, drevotrieskou ( nábytok ). Vzialenosť na ktorú vie spínač zareagovať závisí od typu a hrúbky materiálu. Najlepšie materiály sú sklo a plexisklo. Najhoršie materiály pre spínač sú rôzne penové materiály.

Funkcia spínača / stmievača:

1. Pri pripojení napájania je spínač v stave "Vypnutý"

2. Krátky dotyk (do 550ms) pri stave "Vypnutý" spína do výkonu nastaveného pred posledným vypnutím.

3. Krátky dotyk (do 550ms) pri stave "Zapnutý" vypína osvetlenie.

4. Dlhší dotyk pri plnom výkone (nad 550ms) plynule pridáva jas svetla až po maximálnu úroveň, po dosiahnutí maximálnej úrovne opakovane začne pridávať jas od 0% po 100% jasu

Parametre:

• Vstupné napájacie napätie: DC 12/24V
• Výstup: PWM
• Maximálny prúdové zaťaženie: 5A/12V, 3A/24V
• Maximálny výkon: 60W/12V, 72W/24V
• Rozmery: 44x44mm, výška 6mm

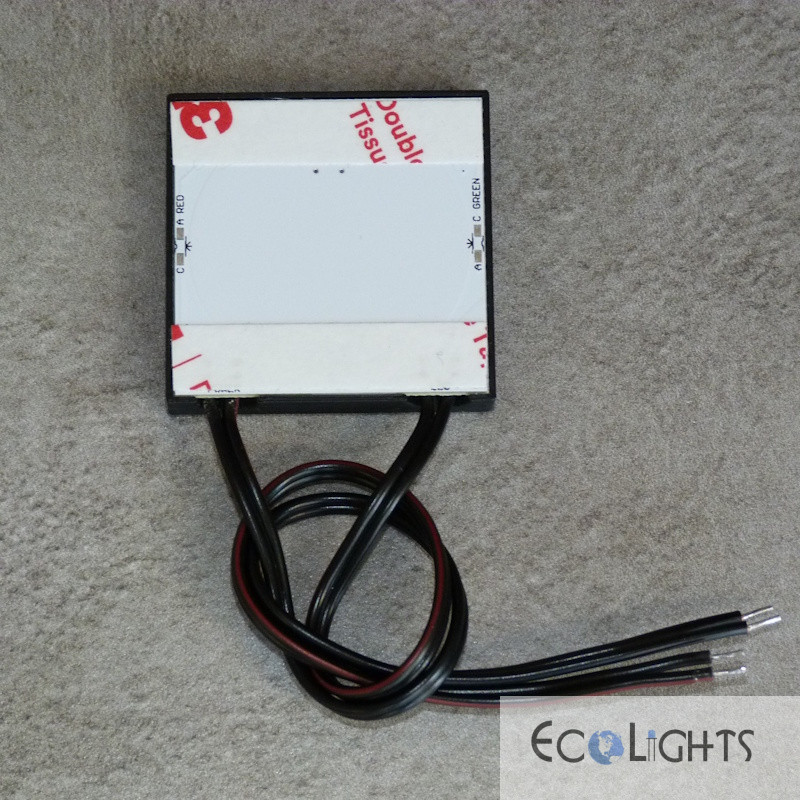

• Spodná strana podlepená transparentnou obojstrannou lepiacou páskou
• Dĺžka prívodných vodičov 19cm

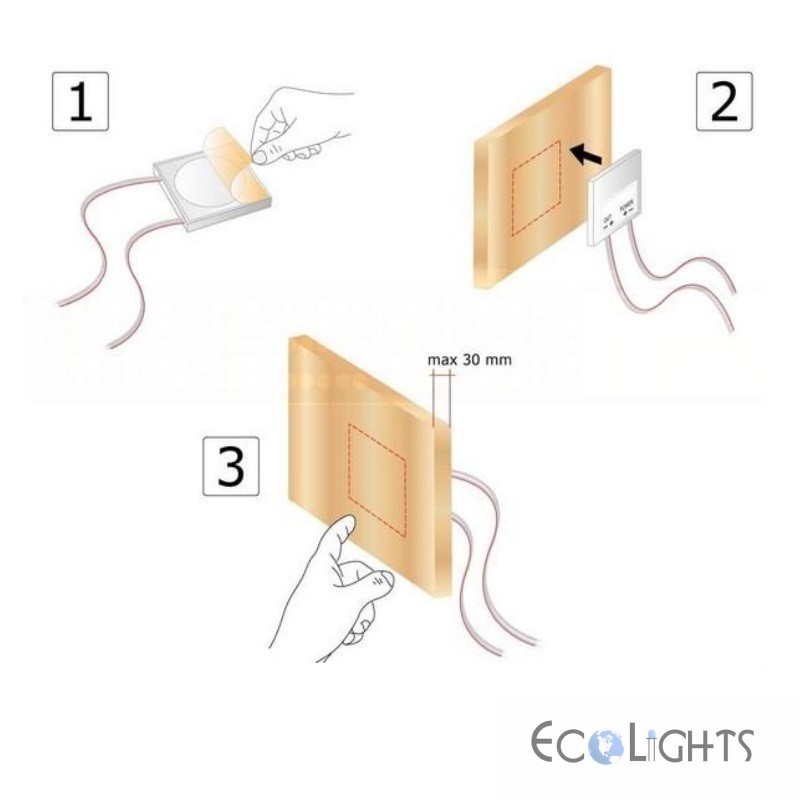

Modul inštalujte na materiál s hrúbkou do 30mm, pri väčšej hrúbke materiálu doporučujeme modul do materiálu zahĺbiť.

Modul vždy zapájajte bez zopnutého napájania. Napájanie zopnite až po pripojení výstupu a vstupu.

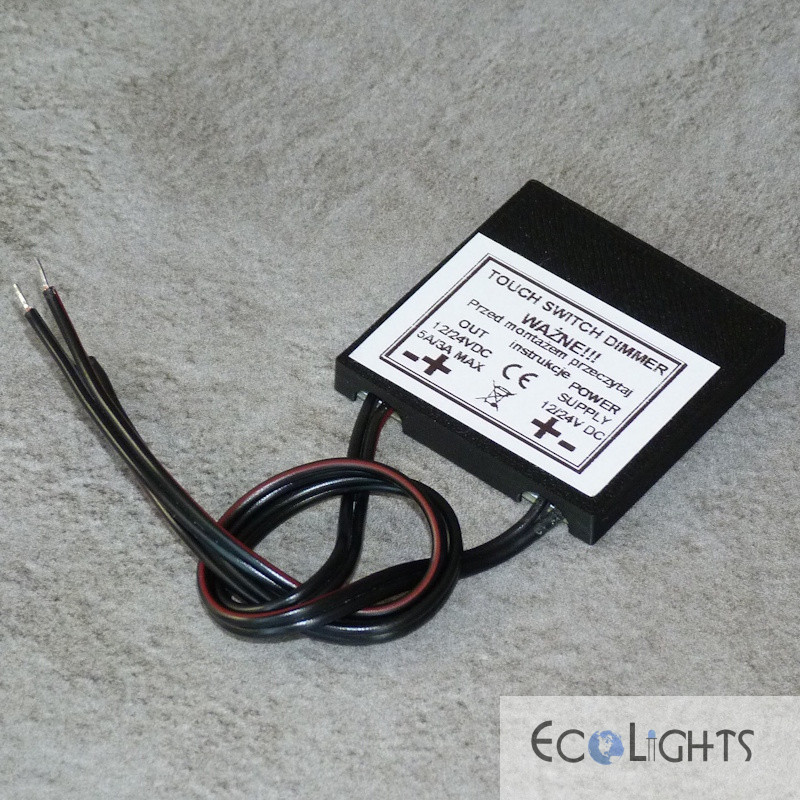

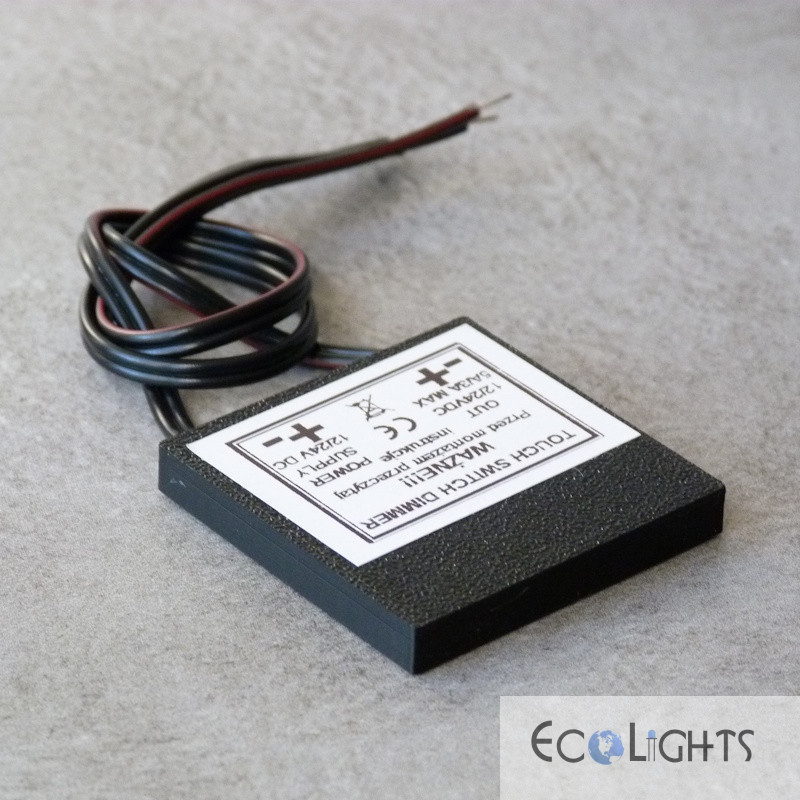

Pri inštalácii dbajte na to, aby ste dodržali stranu vstupu a stranu výstupu! Strana vstupu je označená POWER SUPLY, strana výstupu je označená OUT. Pri zamenení strán vstupu a výstupu modul trvalo poškodíte!

Najprv pripojte LED pás na stranu výstupu (s dodržaním max. zaťaženia 12V/60W, 24V/72W), následne až pripojte napájanie zo zdroja.

Dbajte na dodržanie polarity +/-.
