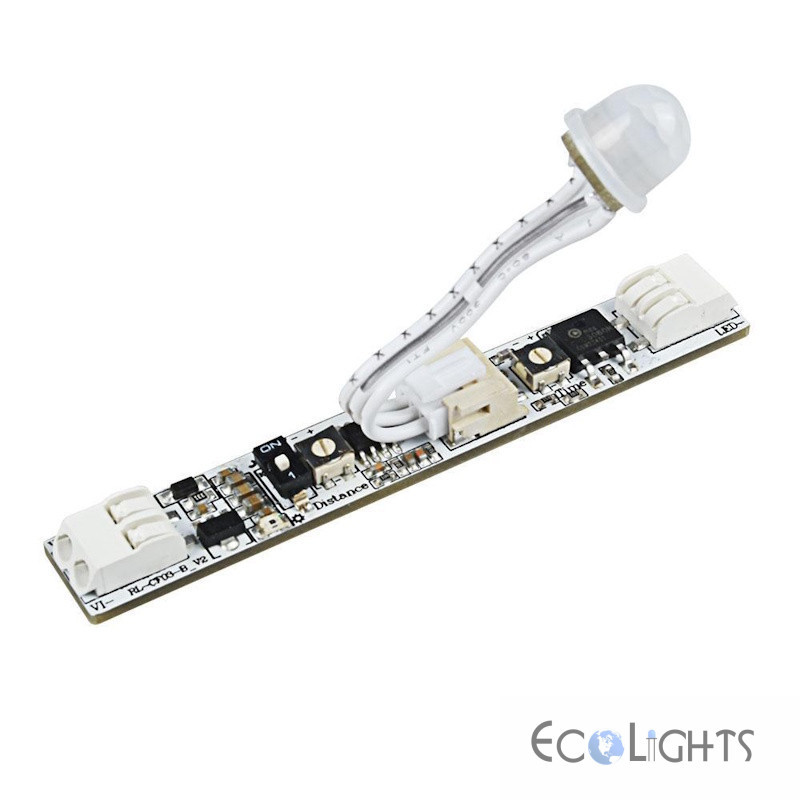

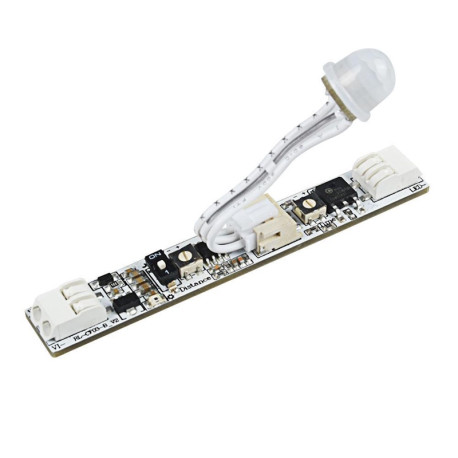

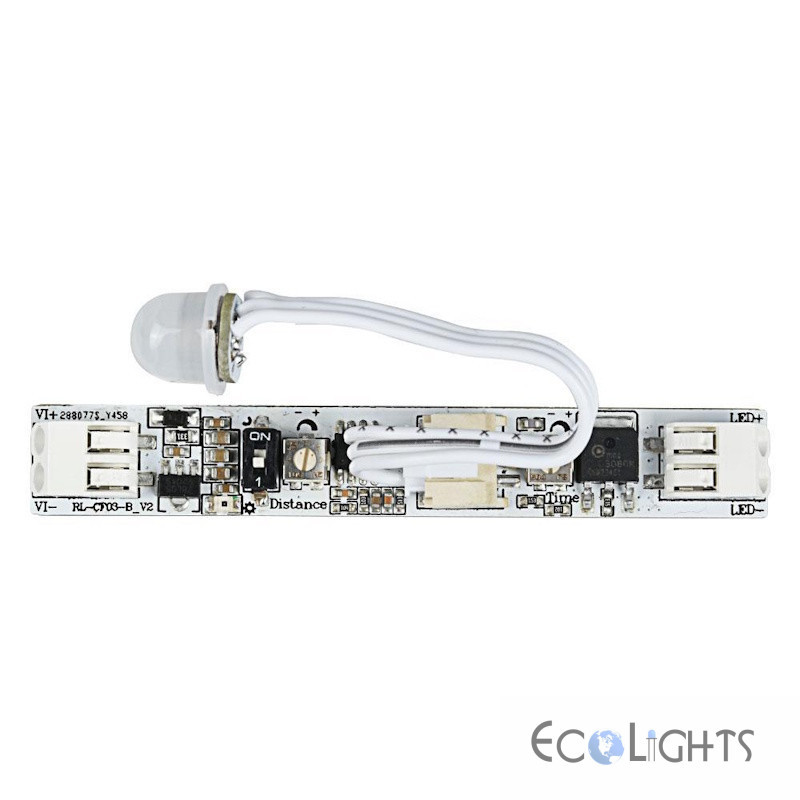

Pohybový spínač PIR so senzorom súmraku do AL profilu DC12-24V 6A RL-CF03B-V2

• PIR senzor pre spínanie LED pásikov, s detektorom pohybu a súmrakovým senzorom, svetlo zopne pri zistení pohybu. Je možné nastaviť či detekcia bude iba v noci alebo aj cez deň. Možnosť nastavenia doby svietenia 18s až 50s pomocou skrutkovača, ktorý je súčasťou balenia.
• Spínač do profilu s difúzorom inštalujte tak, aby čidlo PIR trčalo nad difúzorom (do difúzora vyvŕtajte otvor o priemere 12mm, v prípade hlbokého profilu snímač PIR vypodložte - podlepte obojstrannou lepiacou páskou s penovým nosičom)
• Ideálny na použitie v komorách, šatníkoch, predsieniach, chodbách, toaletách
• V mieste inštalácie umiestnite spínač tak aby mal v zornom poli priestor v ktorom vyžadujete detekciu pohybu
• Po ukončení detekcie spínač zhasne osvetlenie s oneskorením 30 sekúnd (prednastavená hodnota - umožňuje zmenu nastavenia v rozsahu 18 sekúnd až 50 sekúnd)
• Ak PIR detektor počas tejto doby zaznamená ďalší pohyb, čas sa počíta znova, inými slovami, ak detektor zaznamená pohyb počas nastaveného intervalu 30 sekúnd, osvetlenie bude svietiť celý čas, ak nezaznamená pohyb počas intervalu 30 sekúnd, osvetlenie po uplynutí tejto doby zhasne
• Spínač PIR je možné namontovať do ľubovoľného profilu, ktorého vnútorná šírka nie je menšia ako 10mm (spínač PIR je možné namontovať aj na iné miesta, kamkoľvek sa zmestí a bude smerovaný detektorom do priestoru v ktorom je vyžadovaná detekcia pohybu)
• Pre správnu funkčnosť detektor PIR nesmie byť prekrytý difúzorom!

TECHNICKÉ ÚDAJE:

• Vstupné napätie: 12 V – 24 V DC
• Výstupné napätie: 12 V – 24 V DC
• Prúd: max. 6 A
• Výkon: 72 W (12 V), 144 W (24 V)
• Rozmery: 80 x 10 x 13 mm
• Dĺžka káblika k PIR senzoru - 7cm
• Hmotnosť: cca 7 g
• Prevádzková teplota: -20 °C až +40 °C
• Použitie: Jednofarebné LED pásy
• Nastaviteľný čas svietenia!
• Nastaviteľný dosah detekcie pohybu

INŠTALÁCIA:

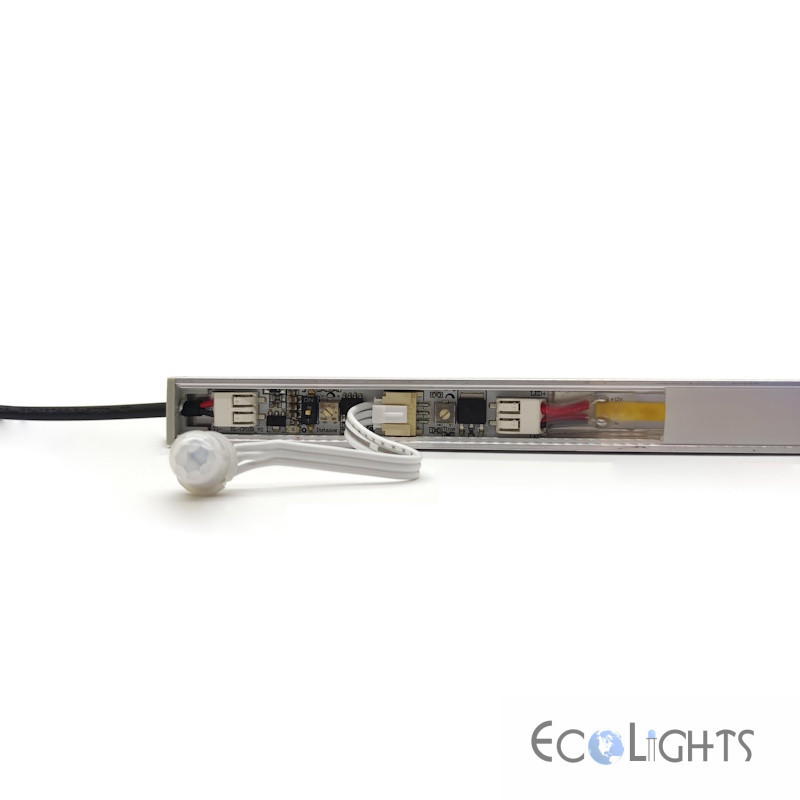

• Spínač možno nainštalovať do akéhokoľvek profilu s vnútornou šírkou minimálne 10 mm. Dá sa namontovať aj na iné miesta – všade tam, kam sa zmestí. Pripojte vodiče LED pásu na jednu stranu a vodiče napájacieho zdroja na druhú. Ideálne je, ak má LED profil difúzor (kryt); spínač sa umiestňuje za tento kryt tak, aby senzor cez neho vyčnieval. OVLÁDANIE:
• Spínač aktivuje LED pás pri detekcii pohybu pomocou PIR senzora; pás zostáva svietiť približne 30 sekúnd (v závislosti od nastavenia) a následne sa vypne. Ak senzor počas tohto obdobia zaznamená ďalší pohyb, časovač sa vynuluje; inými slovami, ak sa pohyb zaznamená počas svietenia, pás zostane rozsvietený, zatiaľ čo pri absencii pohybu spínač pás vypne.

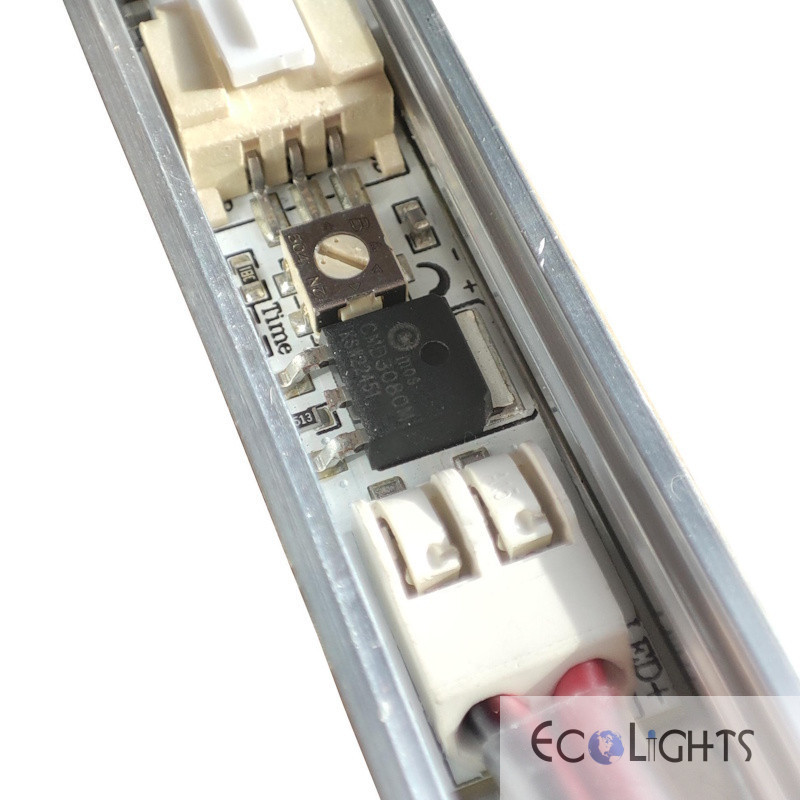

• Na nastavenie dosahu detekcie pohybu PIR senzora (maximálny dosah cca 140 cm) možno použiť mini skrutkovač (označenie „Time - / +“).
• Snímač pohybu sa k profilovému spínaču pripája pomocou konektora JST, čo umožňuje jeho kedykoľvek odpojenie – napríklad počas inštalácie.

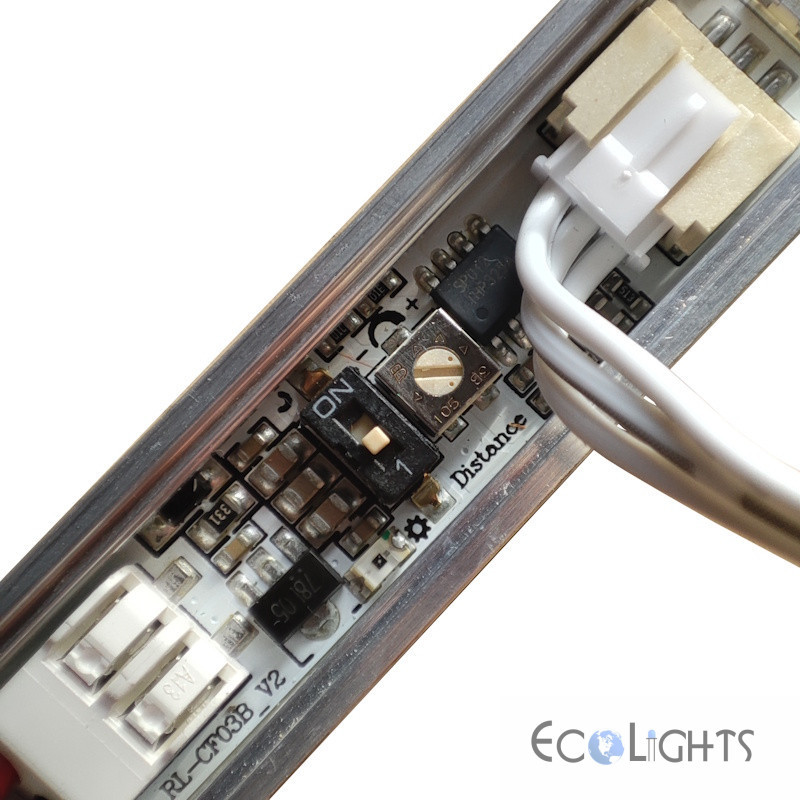

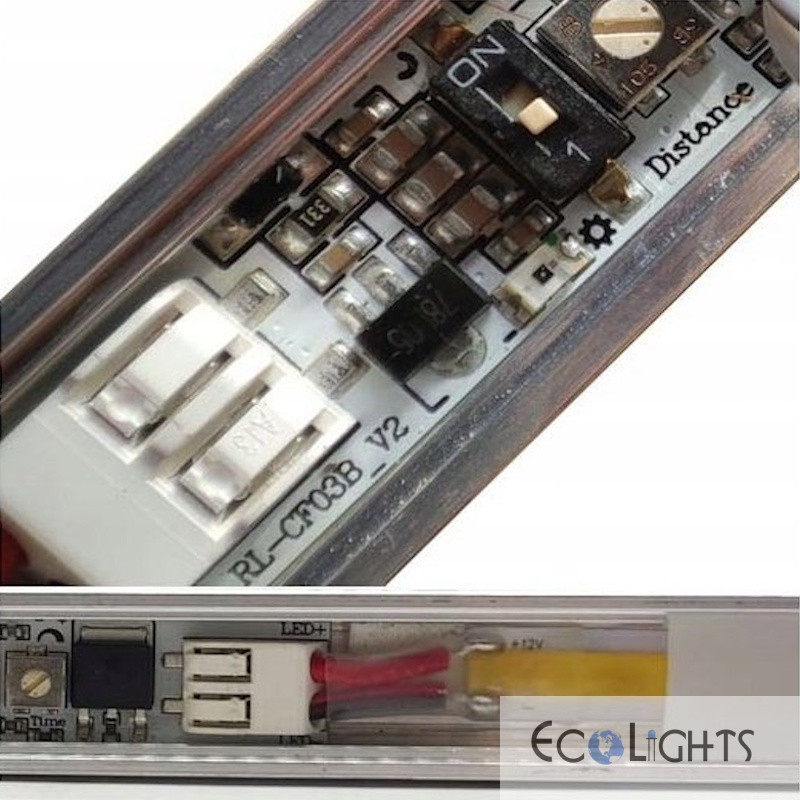

• Pre aktiváciu súmrakového senzora prepnite čierny prepínač do polohy „ON“ (pozri fotografiu vyššie).
