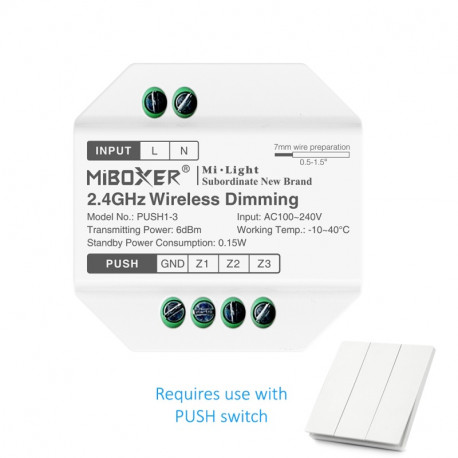

RF 2,4GHz ovládač stmievania AC100-240V 3-zónový MiLight PUSH1-3

• MiLight (MiBoxer) PUSH1‑3 je kompaktný stmievač pre jednofarebné LED svietidlá (LED pásy), ktorý sa napája priamo zo siete AC 100–240V a využíva 2,4 GHz RF technológiu na bezdrôtové stmievanie až v 3 samostatných zónach.
• V každej zóne môže byť neobmedzený počet kompatibilných svietidiel, pokiaľ sú v dosahu signálu, takže modul sa hodí aj do väčších miestností či otvorených priestorov.

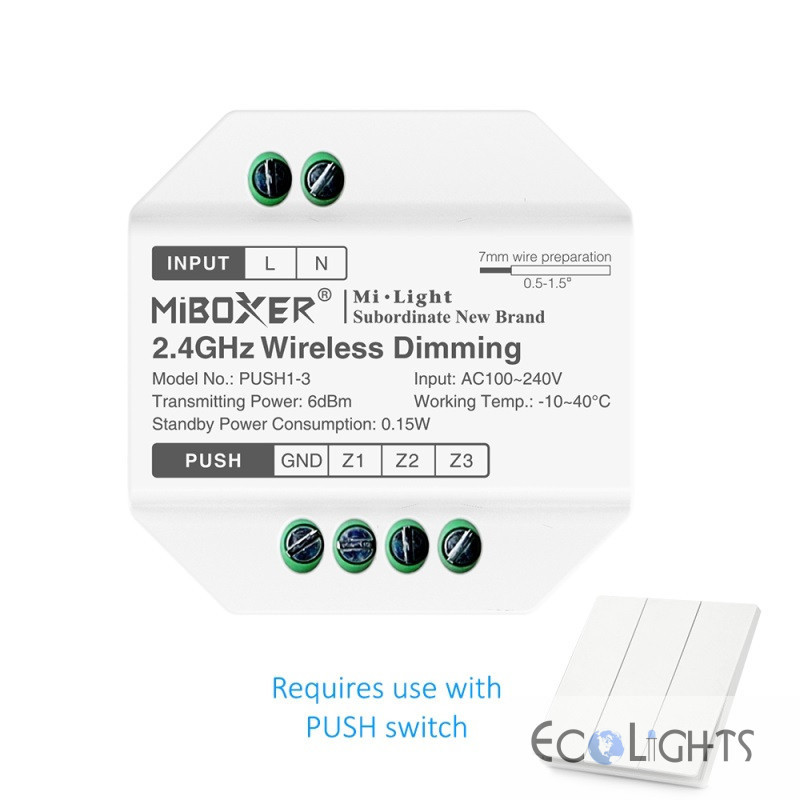

• Stmievací modul PUSH1-3 má na vstupe svorky S1, S2, S3 pre tri klasické impulzné tlačidlové vypínače („zvončekové vypínače“), ktoré slúžia na zapnutie/vypnutie a plynulé stmievanie v jednotlivých zónach
• Dlhým podržaním tlačidla sa jas plynulo mení.
• Modul zároveň spolupracuje so všetkými MiBoxer/MiLight 2,4 GHz ovládačmi stmievania, takže osvetlenie je možné ovládať aj pomocou štandardných diaľkových ovládaní MiLight (MiBoxer) alebo nástenných ovládani MiLight (MiBoxer) série 2,4GHz, prípadne cez aplikáciu a hlasových asistentov pri doplnení 2,4 GHz WiFi brány MiLight WL2-Box.

Kompatibilita: 3-zónové ovládanie stmievania MiLight (MiBoxer) PUSH1-3 je kompatibilné (spolupracuje) so všetkými RF 2,4GHz prijímačmi-kontrolérmi MiLight určenými pre stmievanie a spínanie jednofarebných (Single color) LED pásov, LED svietidiel, LED žiaroviek.

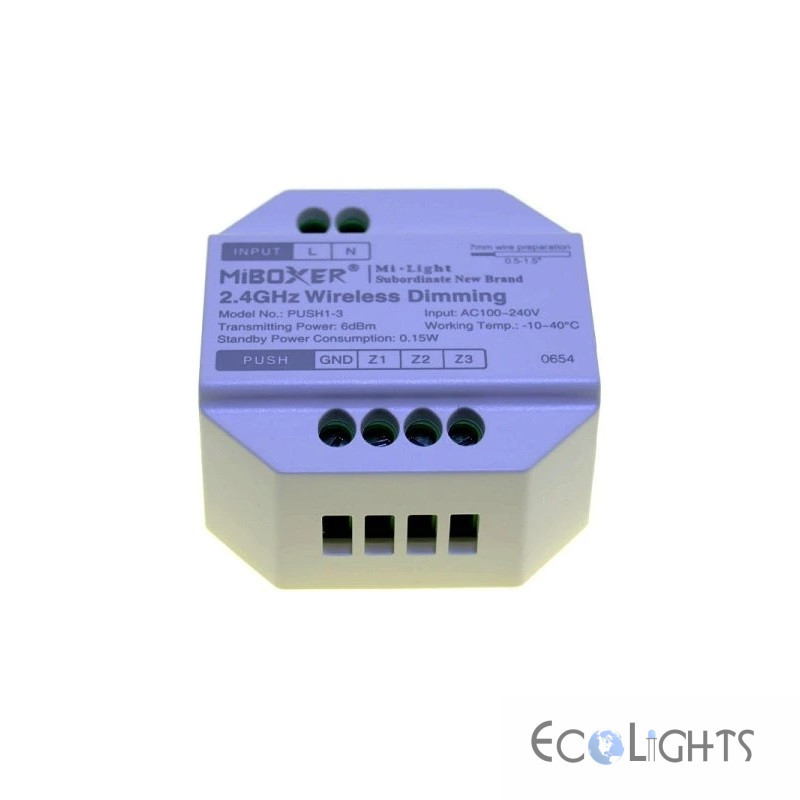

MiBoxer PUSH1-3 je v podstate bezdrôtový vypínač, ktorý sa napája na 230 V a ďalej komunikuje rádiovo (2,4 GHz) s MiBoxer 2.4G prijímačmi a zdrojmi, takže do LED okruhu sa priamo nezapája žiadnym výstupom. Funguje ako medzičlánok medzi klasickým nástenným tlačidlom a MiBoxer systémom – vyzerá a správa sa „ako normálny vypínač“, ale ovláda LED osvetlenie bez potreby vedenia riadiacich vodičov od vypínača k svetlám.

Samotný PUSH1-3 nemá žiadny výkonový výstup pre LED pás či svietidlo. Po stlačení tlačidla generuje bezdrôtový signál na frekvencii 2,4 GHz, ktorému rozumejú MiBoxer 2.4G prijímače, ovládače a niektoré svietidlá. Tie sa nachádzajú pri LED páse alebo pri svietidle a starajú sa o spínanie a stmievanie. V praxi to znamená, že PUSH1-3 ovláda ON/OFF a jas svetiel len cez rádiovú komunikáciu, nie cez priamy elektrický výstup.

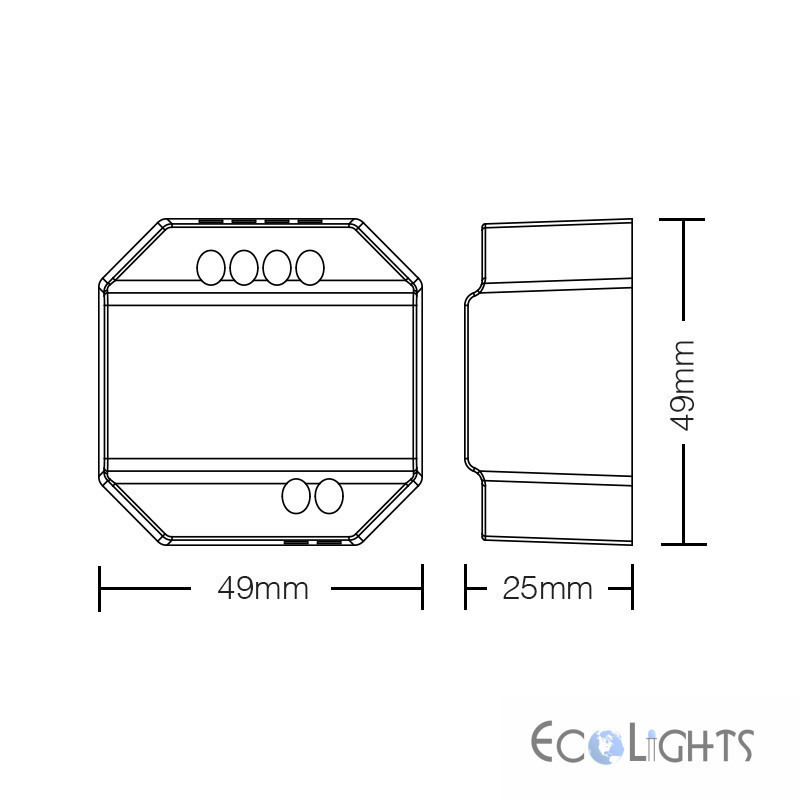

MiBoxer PUSH1-3 sa napája z AC 100–240 V a montuje sa do klasickej inštalačnej krabice pod nástenné tlačidlo (ideálne do hlbšej krabice s hĺbkou min. 50 mm kvôli priestoru). Na jeho svorky sa privedie fáza L a nulový vodič N zo sieťového rozvodu, podobne ako pri bežnom vypínači.

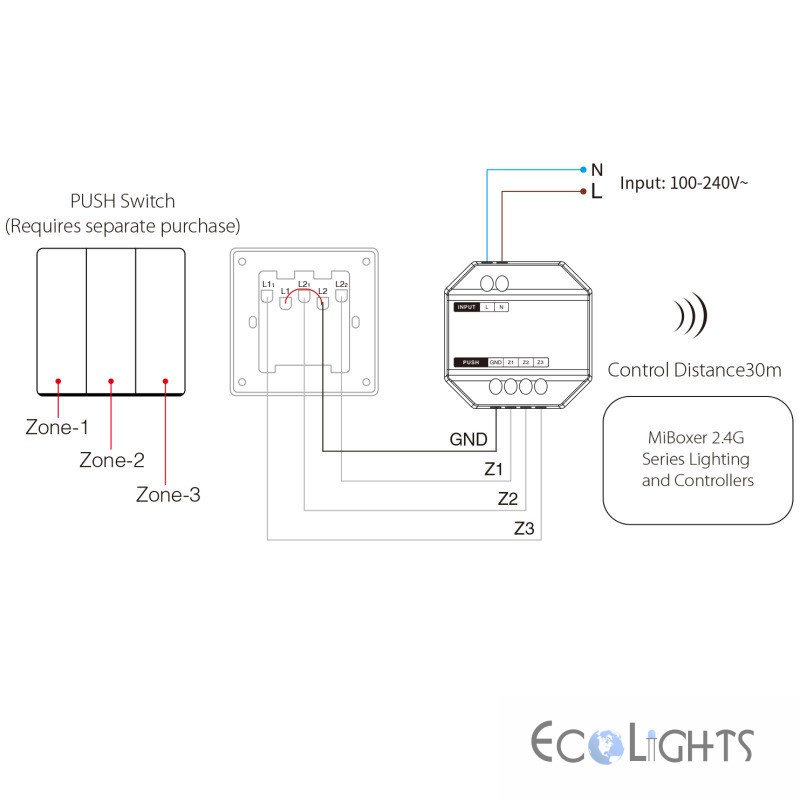

Na svorky S1, S2, S3 a GND sa pripojí bežný bezpotenciálový impulzný/push tlačidlový vypínač – buď jedno tlačidlo (jedna zóna), alebo trojtlačidlový modul, kde každé tlačidlo ovláda jednu samostatnú zónu. Tlačidlo 1 sa zapojí medzi S1 a GND, tlačidlo 2 medzi S2 a GND a tlačidlo 3 medzi S3 a GND.

PUSH nástenné tlačítka MiLight

Pokyny k montáži a zapojeniu

1. Modul montuj do vhodnej inštalačnej krabice alebo rozvodnej skrinky s hĺbkou min. 50 mm, zabezpeč prístup na svorky S1–S3 a GND pre tlačidlá PUSH.​
2. Na svorky vstupu pripoj sieť AC 100–240 V, výstup smeruje na napájanie jednofarebných LED svietidiel alebo LED drivera podľa schémy výrobcu.​
3. Ku svorkám S1, S2, S3 pripoj impulzné tlačidlové vypínače; krátke stlačenie zapína/vypína, dlhé držanie plynule mení jas.​
4. Pri práci vždy vypni istič a over neprítomnosť napätia meraním; modul je určený len do interiéru (IP20), mimo vlhkých priestorov bez ďalšieho krytia.

Stránka produktu výrobcu: PUSH1-3 2.4GHz Wireless Dimming (3-Zone)
