Kontrolér pre digitálne RGB/RGBW LED pásy SP301E

Nový produkt

  • Programovateľný ovládač - kontrolér pre Digitálne RGB a RGBW LED s riadiacim signálom SPI (TTL) a DMX512
  • Napájanie DC 5-24V
  • Umožňuje ovládať max. 2048 PIXELOV
  • Umožňuje kaskádovité zapojenie ďalších SP301E
  • 256MB SD karta súčasťou balenia

Viac detailov

Tovar je na sklade

45,00 EUR


36,59 EUR bez DPH

Pridať do zoznamu želaní

Tabuľka dát

Rozmery 150 x 60(96) x 25mm
Váha 312g
Certifikácia CE, RoHS

Detaily

  • Programovateľný kontrolér - ovládač pre PIXEL LED ( pre digitálne LED) SP301E so štyrmi výstupnými kanálmi s podporou SD karty (vytvorený súbor animácie môžete upravovať a ukladať na priloženú SD kartu 256MB - ktorá je súčasťou balenia).
  • Určený na ovládanie adresovateľných LED pásov alebo Pixel LED RGB a RGBW aplikácií napájaných konštantným napätím DC 5-24V.
  • Pixelový ovládač SP301E má 99 prednastavených svetelných efektov z ktorých si môžete vybrať rôzne svetelné animácie pre rôzne scény.
  • Programovateľný ovládač SP301E podporuje pracovné napätia DC5~24V (záporný pól GND LED pásov je potrebné prepojiť na GND kontroléra). Ovládač má štyri tlačidlá; môžete ich použiť na výber typu integrovaného obvodu, nastavenia vzoru a nastavenia rýchlosti.

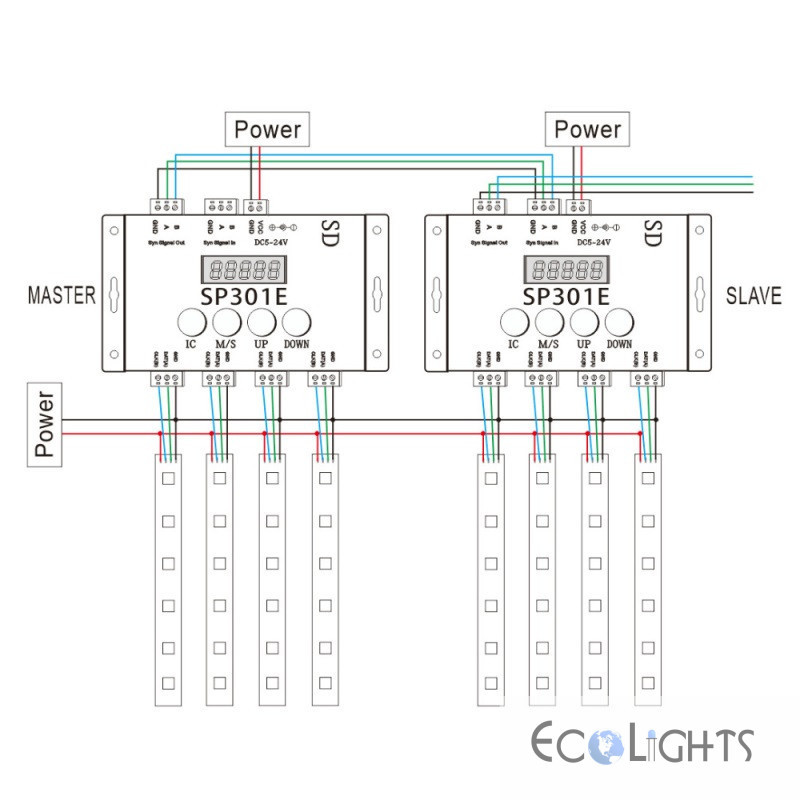

  • SP301E umožňuje kaskádovité zapojenie ďalších kontrolérov, ktoré budú pracovať synchrónne a tak rozširovať počet ovládaných PIXELOV (svetelných bodov).
  • Ovládač SP301E podporuje takmer všetky jednovodičové alebo dvojvodičové LED pásy s integrovaným obvodom, ako sú:
  • LPD6803, LPD8806, LPD1882, LPD1889, LPD6812, LPD1883, LPD1886, DMX512, HDMX, MY9221, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS8904, WS2801, WS2803, WS2811, WS2812, WS2812B, WS2813, TM1803, TM1804, TM1809, TM1812, TM1829, TA9912, TM1913, TM1914, TM1926, TM1814, INK1003, LX1003, LX2003, LX2006, TLS3001, P9813, P9816, SM16711, SM16716, LD151x, LD153x, MBI6021, MBI6023, MBI6024, SK6812, SM16703, UCS9812, APA102, APA105, P9812, INK1003,
  • Programovateľný ovládač digitálnych RGB a RGBW LED pásikov. Na programovanie ovládača slúži softvér LedEdit, v ktorom si vytvoríte ľubovoľný efekt či program a ten následne nahráte na SD kartu (tá je súčasťou balenia).
  • Ak chcete kopírovať súbory s efektmi vytvorené v programe LedEdit na SD kartu, musíte najprv SD kartu naformátovať vo formáte FAT alebo FAT32.

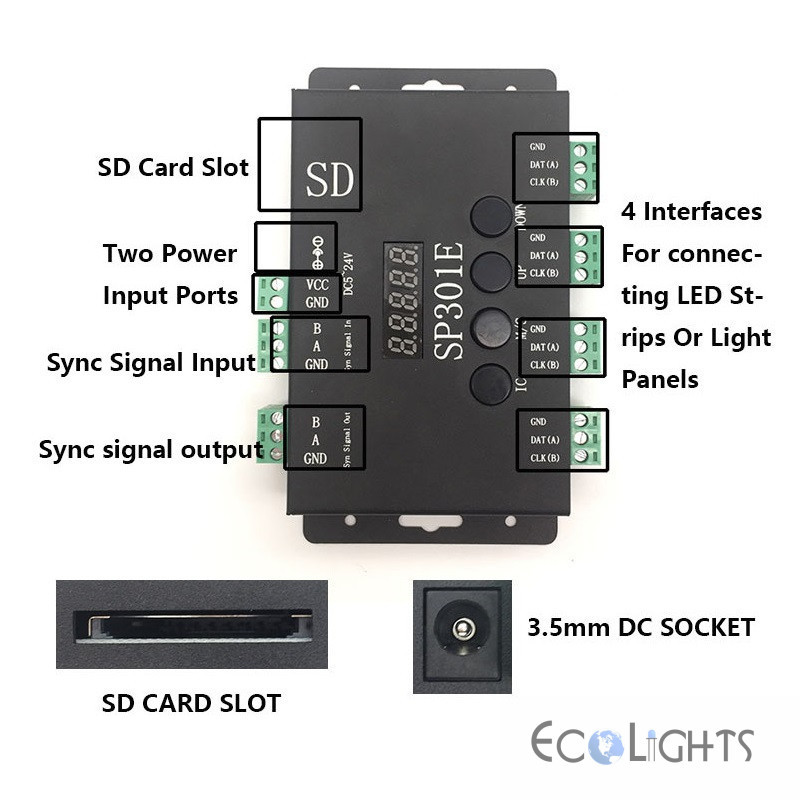

  • SD Card slot pre ovládanie súborov formátu *.led Odporúčame v prípade prepísania súborov na SD karte novými projektmi, kartu najskôr naformátovať podľa návodu. V prípade, že projekty iba pridávate a nemažete pôvodné, nie je potrebné kartu formátovať.
  • Prevádzkové napätie: DC5-24V
  • Prevádzkový prúd: 18mA-77mA
  • Maximálny počet pixelov: 2048 ks
  • Výstupný signál: SPI
  • Svetelné efekty: 99 druhov + SD karta DIY efekty
  • Režim ovládania: Ovládanie tlačidlami
  • RGB sekvencia: Horná nastaviteľná počítačom
  • Podporované integrované obvody: Bežné integrované obvody ovládača LED: WS2811, WS2812, WS2813, WS2801, SM16703, SK6812, LPD8806, UCS1903, UCS9812, APA102, APA105, TM1804, TM1914, TM1913, P9812, INK1003, DMX512 atď.
  • 4 výstupné kanály TTL (rovnaký signál)
  • LED softvér: LedScene_V1.4.0.0, LedEDIT 2014 a novšie
  • Synchronná funkcia: Podpora synchrónneho režimu na dlhé vzdialenosti s použitím diferenciálneho signálu
  • Pracovná teplota: -25℃-+85℃
  • Na vytváranie nových efektov použite počítačový softvér, ovládač prehráva súbory efektov uložené na SD karte;
  • Mnoho ovládačov pracuje v režime kaskádovej synchronizácie;
  • Podporuje takmer všetky druhy jedno- alebo dvojvodičových LED-DRIVER-IC na trhu;
  • zabudovaných 99 druhov interných vzorov;
  • dostupná funkcia uloženia používateľského nastavenia;
  • zabránenie spätnému pripojeniu napájania.
  • Široký rozsah prevádzkového napätia: DC 5-24V, upozorňujeme, že musíte spojiť GND ovládača a LED spolu;
  • Výstupné signály : Existujú štyri sady výstupných signálov TTL, všetky sú rovnaké;
  • Prehrávanie súborov: Súbory na karte SD musia byť správne vygenerované softvérom na úpravu LED efektov
  • Synchrónna funkcia : podporuje režim synchronizácie na veľké vzdialenosti pomocou diferenciálneho signálu.
  • Ovládanie štyrmi tlačidlami:
  • IC: Stlačením tohto tlačidla vstúpite do režimu nastavenia IC, postupne stláčaním prepnete Typy integrovaných obvodov
  • M / S: Postupným stlačením tohto tlačidla získate prístup k režimu nastavenia vzoru (nastavenie súboru) alebo režimu nastavenia rýchlosti
  • UP: V aktuálnom režime stlačením tohto tlačidla prepnete Typ IC, vzor súboru w alebo rýchlosť +.
  • DOWN: V akomkoľvek režime stlačením tohto tlačidla prepnete typ IC, vzor súboru alebo rýchlosť -.
