Schodiskový automat - LED kontrolér PWM 32x1A, SPI 2x960pixel DC 5-24V PUSCH+PIR SKD-ES32

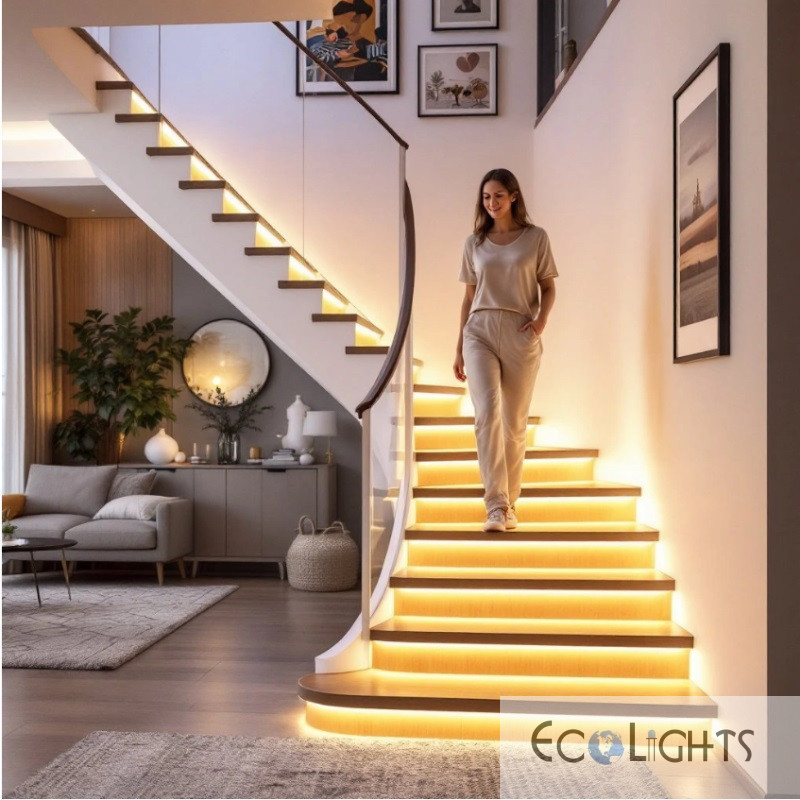

Schodiskový stmievač / automat pre LED pásy s efektom postupného nábehu a dobehu jednotlivých schodov na základe detekcie pohybu osôb pohybovými PIR senzormi.

ES32 senzorový ovládač osvetlenia schodov je moderné riešenie pre efektívne a dynamické osvetlenie schodísk. Ovládač ponúka až 32 kanálov konštantného napätia s maximálnym prúdom 1 A na kanál, čo umožňuje samostatné riadenie každého stupňa. Je vybavený dvoma PIR senzormi (hore/dole) pre automatickú detekciu pohybu a senzorom denného svetla, ktorý zabraňuje spínaniu pri dostatočnom prirodzenom osvetlení.

Vďaka OLED displeju a trom ovládacím tlačidlám je nastavenie rýchle a jednoduché. Ovládač podporuje viacero režimov svietenia – od postupného rozsvietenia bielych LED pásikov až po farebné efekty na digitálnych RGB SPI LED pásoch. Zabudovaná ochrana proti prehriatiu a skratu zvyšuje spoľahlivosť a bezpečnosť systému.

ES32 je vhodný pre rodinné domy, bytové domy, hotely aj komerčné priestory, kde dodáva schodisku nielen funkčné osvetlenie, ale aj estetický efekt.

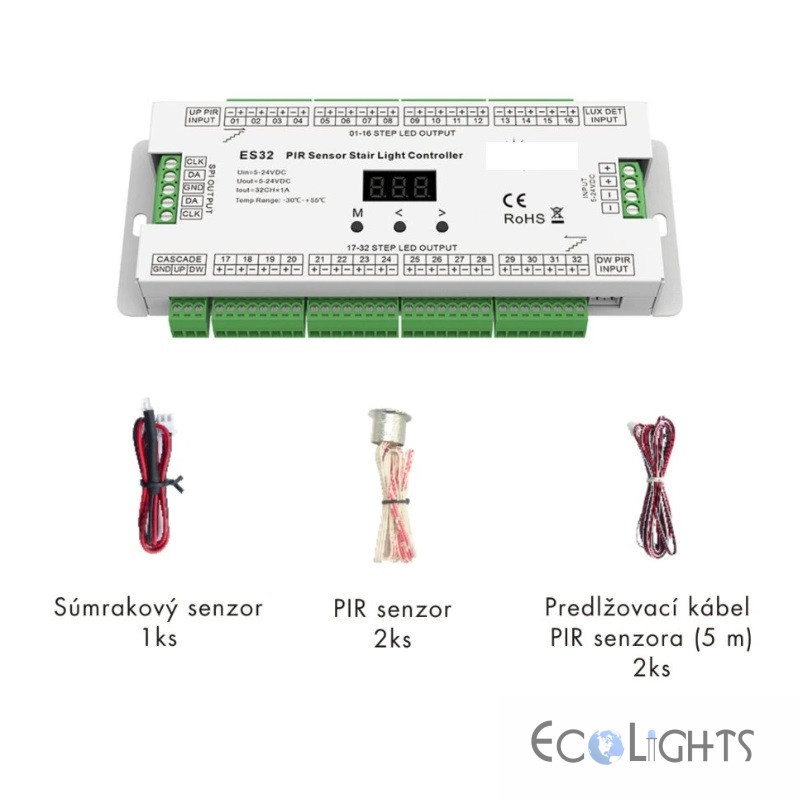

• 2 x PIR senzor, 1xsenzor denného svetla (súčasť balenia), PIR senzor priemer montážneho otvoru 18mm
• 32-kanálový výstup s konštantným napätím 12/24V DC pre bežný jednofarebný LED pás, max. 1A na kanál.
• 2x SPI (TTL) výstup pre digitálne adresovateľné LED pásy. Podpora 27 druhov IC digitálnych RGB LED pásov s možnosťou zmeny poradia farieb R/G/B.
• Kompatibilné integrované obvody: TM1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, WS2811, WS2812, TM1829, TM1914A, GW6205, GS8206, LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, SM16703P.
• Jednoduché ovládanie 3 tlačidlami a OLED displejom.
• Je možné kaskádovať 2 rovnaké zariadenia (viď. technický list).
• Vstavaný viacfarebný režim, nastaviteľná rýchlosť 1 - 8 stupňov.
• Push switch / tlačítko môže nahradiť pohybové PIR senozory. Jedno tlačítko dolu a druhé hore pre manuálne zopnutie.
• Funkcia rýchleho samočinného testovania.

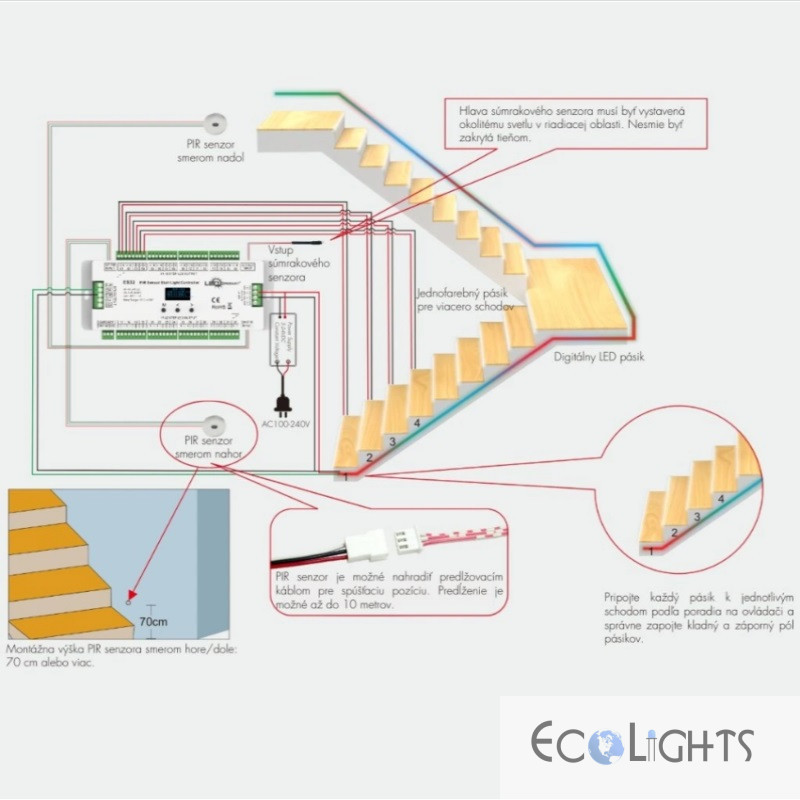

Na výber sú štyri pracovné režimy:

• CV_Step: Sú pripojené iba klasické LED pásiky s konštantným napätím (pod každý schod jeden CV LED pás).
• SD_Line: Je pripojená 1 alebo 2 priame línie digitálnych SPI LED pásikov (po bokoch schodiska SPI LED pás).
• SD_Step: Sú pripojené viaceré digitálne SPI pásiky a zapojené jeden za druhým cik cak (pod každý shod jeden SPI LED pás).
• CV + SD_L: 1 alebo 2 priame línie digitálnych SPI LED pásikov po bokoch + klasické CV LED pásiky pod každý schod.

Technické parametre:

Prah denného svetla: 10/30/50/100/150/200lux / VYP (prahové hodnoty pri ktorých už budú pásiky svietiť),
Pri dostatočnom osvetlení okolia senzor PIR svetlo nezapne.

• Vstupné napätie: 5-24V DC
• Výstupné napätie: 32 x (5-24V DC)
• Výstupný prúd: 32 x 1A
• Výstupný výkon: 32 x (5-24W)
• Typ výstupu: Konštantné napätie (CV) + SPI (TTL)
• Pracovná teplota (max.): Ta -30°C ~ +55°C
• Max. teplota púzdra: Tc + 85 ° C
• IP krytie: IP20
• Ochrana: proti prepólovaniu

Schodiskový automat SKD-ES32
